Греющий кабель — это электрический кабель, который используется для обогрева различных поверхностей или поддержания температуры труб, кровли, дорожек и других объектов. Основная функция греющего кабеля — предотвращение замерзания жидкостей в трубах, предотвращение образования льда на крышах и в водостоках, а также поддержание необходимой температуры в промышленных процессах.

Принцип работы:

Греющий кабель преобразует электрическую энергию в тепловую. Он состоит из проводников (одного или нескольких), окружённых теплоизоляцией и защитным покрытием. Когда через проводники проходит электрический ток, они нагреваются, передавая тепло окружающим поверхностям.

Типы греющих кабелей:

Резистивные:
- Постоянное сопротивление: выделяют тепло равномерно по всей длине кабеля. Их мощность не меняется и зависит только от длины и сопротивления провода.
- Зональный кабель: имеет секции с нагревательными элементами, которые работают независимо друг от друга.
Саморегулирующиеся:
- Мощность такого кабеля меняется в зависимости от температуры окружающей среды. При понижении температуры кабель начинает выделять больше тепла, а при повышении температуры — меньше. Это позволяет экономить энергию и предотвращает перегрев.

Применение:

Водопроводные и канализационные трубы: защита от замерзания.
Крыши и водостоки: предотвращение образования наледи и сосулек.
Открытые площадки и дороги: предотвращение обледенения и создание антискользящих условий.
Теплые полы: комфортное обогревание помещений.

Использование греющего кабеля позволяет избежать повреждений от замерзания, обеспечить безопасность и комфорт в различных условиях.

Виды греющих кабелей

Греющие кабели делятся на несколько видов в зависимости от принципа работы, конструкции и области применения. Основные виды греющих кабелей:

1. Резистивные греющие кабели

Эти кабели работают за счёт постоянного электрического сопротивления проводника, которое приводит к выделению тепла. Их характеристики включают постоянную мощность по всей длине кабеля, что делает их предсказуемыми и простыми в использовании.

Одножильные резистивные кабели: Содержат один проводник, вокруг которого намотана изоляция и защитное покрытие. Эти кабели имеют ограничение по длине, так как нужно замыкать проводник в конце.
Двужильные резистивные кабели: Содержат два проводника, что позволяет подключить кабель с одного конца. Это делает их удобнее в установке по сравнению с одножильными.
Зональные резистивные кабели: Эти кабели состоят из секций, каждая из которых содержит нагревательный элемент, работающий независимо от других. Это позволяет получать равномерное тепло распределение, даже если часть кабеля повреждена.

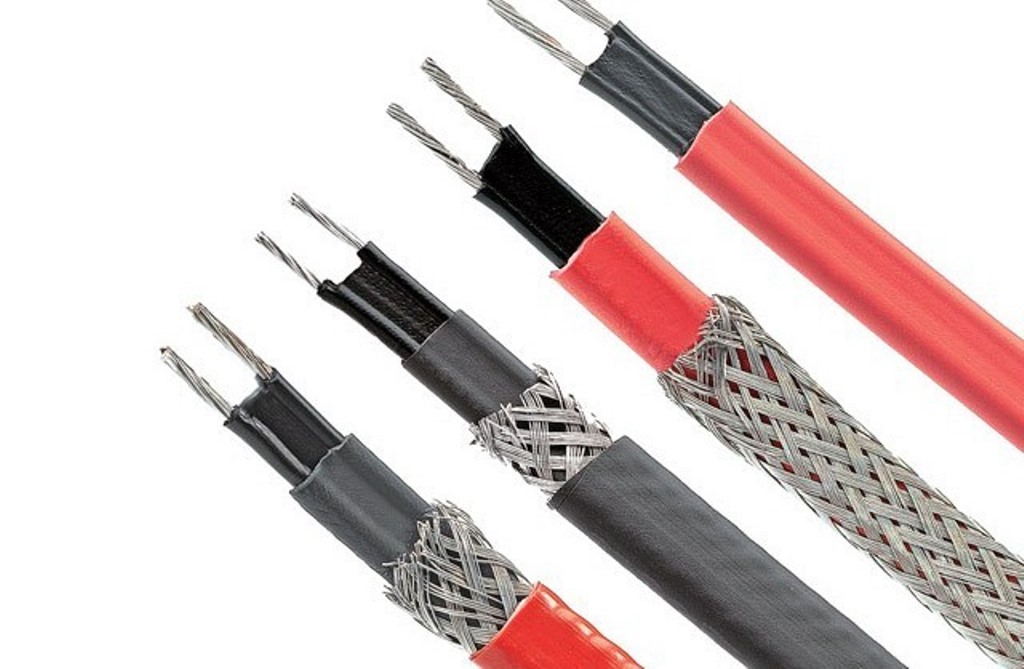

2. Саморегулирующиеся греющие кабели

Саморегулирующиеся кабели адаптируют мощность нагрева в зависимости от температуры окружающей среды. Они содержат полупроводниковую матрицу между двумя медными проводниками. При понижении температуры матрица сжимается, увеличивая тепловыделение, а при повышении температуры — расширяется, уменьшая нагрев.

Преимущества:
- Экономия электроэнергии за счёт автоматической регулировки мощности.
- Отсутствие риска перегрева.
- Возможность пересечения и накладки кабеля без риска повреждения.
Области применения: Чаще всего используется для обогрева труб, крыш и водостоков, где важна защита от замерзания при минимальных энергозатратах.

3. Минерально-изолированные греющие кабели

Эти кабели имеют высокую температурную устойчивость и состоят из металлического проводника, окружённого изоляцией из оксида магния и защищённого металлической оболочкой. Они используются в экстремальных условиях, где требуется высокая температура или защита от химических воздействий.

Преимущества:
- Высокая механическая прочность.
- Устойчивость к агрессивным химическим средам и высоким температурам.
- Долговечность.
Области применения: Промышленное оборудование, нефтехимическая и газовая промышленность, теплообменники.

4. Зональные кабели

Этот тип греющих кабелей имеет особую конструкцию, при которой токопроводящая жила прерывается через определённые промежутки, создавая зоны нагрева. Каждый сегмент может работать независимо, что делает такие кабели надёжными и устойчивыми к локальным повреждениям.

5. Индукционные греющие кабели

Используются в некоторых специализированных промышленных процессах. Эти кабели генерируют тепло не за счёт сопротивления, а благодаря воздействию на них электромагнитного поля.

6. Параллельные греющие кабели

В таких кабелях тепло генерируется за счёт параллельных проводников, между которыми расположен нагревательный элемент. Это даёт возможность отрезать кабель любой длины без изменения его характеристик.

7. Композиционные кабели

Комбинируют несколько технологий, например, сочетание резистивного и саморегулирующегося кабеля для достижения оптимальной эффективности.

Каждый из этих видов кабелей имеет свои особенности и предназначен для решения определённых задач, что позволяет выбрать оптимальное решение в зависимости от условий эксплуатации.

Где используются греющие кабели

Греющие кабели находят широкое применение в различных областях, как в бытовых, так и в промышленных условиях. Вот основные области их использования:

1. Системы антиобледенения и снеготаяния

Кровли и водосточные системы: Греющие кабели устанавливаются на крышах и в водостоках для предотвращения образования льда и сосулек. Это помогает избежать повреждения кровли и водостоков, а также снижает риск падения сосулек, что представляет опасность для людей.
Дорожки и подъездные пути: Греющие кабели укладываются под дорожное покрытие для предотвращения образования наледи и снега, что делает дороги и тротуары безопаснее в зимний период.
Въезды в гаражи, ступени и пандусы: Используются для обеспечения безопасности на участках, где важно предотвратить обледенение.

2. Защита трубопроводов от замерзания

Водопроводные трубы: Греющие кабели применяются для обогрева трубопроводов с питьевой водой, систем отопления и канализации, чтобы предотвратить замерзание воды в холодное время года.
Канализационные трубы: Используются для защиты сточных труб от замерзания и возможных засоров.
Промышленные трубопроводы: В химической и нефтегазовой промышленности греющие кабели используются для поддержания температуры в трубах, что важно для предотвращения загустевания и блокировки потоков жидкостей.

3. Теплые полы

Греющие кабели укладываются под напольное покрытие (плитка, ламинат, паркет) для создания системы «теплый пол». Это обеспечивает комфортное обогревание помещения, особенно в холодное время года.

4. Системы обогрева резервуаров и емкостей

Греющие кабели используются для поддержания необходимой температуры в резервуарах с жидкостями, такими как вода, масла или химические реагенты. Это важно для предотвращения замерзания или загустевания содержимого.

5. Промышленные процессы

Поддержание температуры технологических процессов: В некоторых производствах важно поддерживать определённую температуру материалов и продуктов. Греющие кабели помогают стабилизировать температурные условия в процессе производства.
Системы отопления промышленных помещений: В больших цехах и складских помещениях греющие кабели могут использоваться в системах отопления для создания комфортных условий работы.

6. Обогрев труб на транспорте

В транспортных средствах, особенно в северных регионах, греющие кабели используются для обогрева труб, топливных линий и других систем, которые могут замёрзнуть при низких температурах.

7. Защита оборудования

Греющие кабели могут применяться для защиты оборудования от замерзания, например, внешних счётчиков, клапанов и другого наружного оборудования.

8. Сельское хозяйство

Используются для обогрева грунта в теплицах и фермах, что позволяет продлить сезон выращивания растений и защитить их от заморозков.

Каждая из этих областей применения требует определенного типа греющего кабеля с соответствующими характеристиками, что позволяет эффективно решать конкретные задачи в условиях низких температур.

Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся греющий кабель — это инновационное устройство, которое автоматически регулирует уровень тепловыделения в зависимости от температуры окружающей среды. Он отличается от традиционных резистивных кабелей тем, что его нагревательный элемент изменяет свою мощность в зависимости от внешней температуры, предотвращая перегрев и снижая потребление энергии.

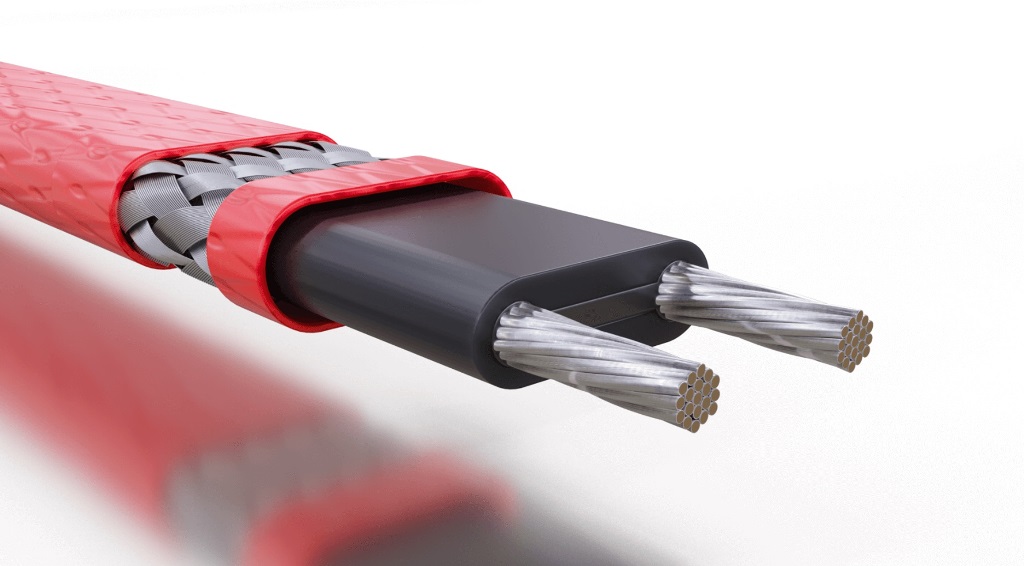

Устройство саморегулирующегося греющего кабеля

Саморегулирующийся кабель состоит из нескольких слоев и элементов, которые работают вместе, обеспечивая его уникальные свойства:

Внутренние медные проводники. В центре кабеля расположены два параллельных проводника, которые отвечают за подачу электроэнергии. Именно через эти проводники электрический ток поступает к нагревательному элементу.
Полимерная саморегулирующаяся матрица. Это основной элемент саморегулирующегося кабеля. Полимерный материал, находящийся между проводниками, изменяет свое сопротивление в зависимости от температуры. При снижении температуры сопротивление уменьшается, позволяя току проходить через материал и нагревать его. При повышении температуры сопротивление увеличивается, и нагрев снижается.
Изоляция. Полимерная матрица и проводники окружены слоем внутренней изоляции, которая защищает элементы кабеля от повреждений и коротких замыканий.
Экранирующая оплетка. В большинстве саморегулирующихся кабелей присутствует металлическая оплетка (обычно из алюминия или меди), которая обеспечивает дополнительную механическую защиту и снижает электромагнитные помехи. Она также служит заземляющим элементом.
Внешняя защитная оболочка. Последний слой кабеля — это внешняя оболочка, изготовленная из термостойкого материала (чаще всего из ПВХ или фторполимера). Этот слой защищает кабель от воздействия окружающей среды, механических повреждений, влаги и химических веществ.

Принцип работы саморегулирующегося греющего кабеля

Главная особенность саморегулирующегося кабеля заключается в его способности изменять уровень нагрева в зависимости от температуры окружающей среды. Основную роль в этом процессе играет полимерная матрица, которая обладает уникальными свойствами.

Понижение температуры. Когда температура окружающей среды снижается, полимерная матрица между проводниками становится менее проводящей, что уменьшает её сопротивление. Это позволяет большему количеству электрического тока проходить через материал, что приводит к увеличению выделения тепла. Таким образом, кабель начинает сильнее нагреваться.
Повышение температуры. По мере повышения температуры окружающей среды или трубопровода, сопротивление полимерной матрицы увеличивается. Это уменьшает прохождение электрического тока через материал, что снижает уровень тепловыделения. В результате кабель потребляет меньше электроэнергии и не перегревается.
Автоматическая регулировка. Процесс изменения сопротивления происходит автоматически и непрерывно. Это позволяет кабелю подстраиваться под текущие условия эксплуатации, избегая перегрева в тёплую погоду и обеспечивая эффективный обогрев в холодную.

Преимущества саморегулирующегося греющего кабеля

Энергоэффективность. Кабель выделяет ровно столько тепла, сколько необходимо для поддержания нужной температуры, что снижает расход электроэнергии.
Безопасность. Кабель не перегревается, даже если температура окружающей среды повышается, что делает его безопасным для использования в жилых и промышленных условиях.
Долговечность. Благодаря своей способности адаптироваться к изменению температур, кабель служит дольше, чем традиционные резистивные кабели.
Универсальность. Подходит для использования на различных типах труб (металлические, пластиковые) и в различных климатических условиях.
Простота монтажа. Кабель легко устанавливается на любые участки трубопровода, не требует сложной настройки и может быть нарезан на участки нужной длины без ущерба для его работы.

Где применяются саморегулирующиеся кабели?

Саморегулирующиеся греющие кабели применяются в широком спектре задач:

Защита труб от замерзания в системах водоснабжения и канализации.
Обогрев кровли и водостоков для предотвращения образования наледи.
Поддержание температуры технологических трубопроводов на промышленных объектах.
Использование в резервуарах для поддержания необходимой температуры жидкости.

Заключение

Саморегулирующийся греющий кабель — это эффективное и безопасное решение для поддержания температуры трубопроводов и других систем. Его устройство и принцип работы обеспечивают автоматическое изменение уровня нагрева в зависимости от внешней температуры, что позволяет значительно экономить энергию и защищать системы от замерзания и перегрева.
