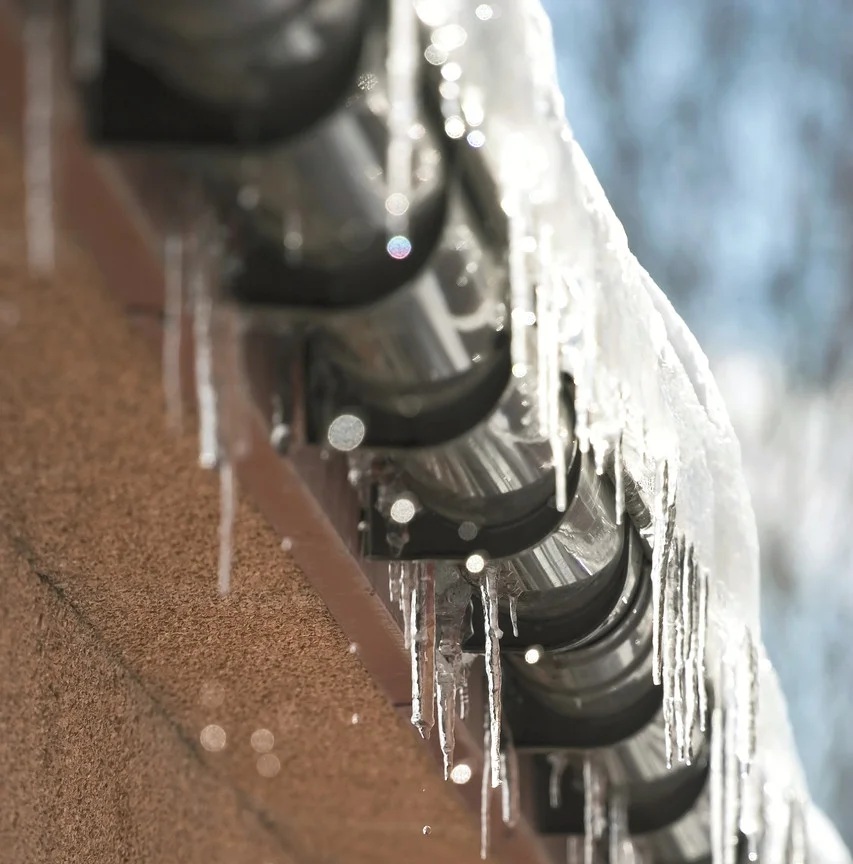

Зимой на крышах зданий часто образуются наледи и сосульки, которые могут закупоривать водостоки и нарушать отвод талой воды. Это приводит к протечкам, повреждению фасадов, разрушению желобов и риску для людей под карнизом. Одно из эффективных решений – организация системы обогрева желобов с помощью греющего кабеля – чтобы вода таяла и уходила, не замерзая.
Принцип работы: как это устроено
1. Что такое система снеготаяния
Системы снеготаяния – это современные электрические системы с греющим кабелем, которые предназначены для предотвращения образования льда и снега на поверхностях зданий. Они устанавливаются на критических участках крыши, в желобах и водосточных трубах, на карнизах, козырьках, лестницах и других местах, где существует риск накопления снега и образования наледи.
Установка таких систем особенно актуальна в регионах с холодным климатом и обильными снегопадами. Кроме защиты от льда и снега, системы снеготаяния повышают долговечность водостоков и кровельных покрытий, предотвращая образование трещин, деформацию и коррозию металла. Благодаря этому они становятся незаменимым элементом современного строительства и эксплуатации зданий в зимний период.
Типы греющих кабелей
Для систем снеготаяния и антиобледенения используют два основных типа греющих кабелей, каждый из которых имеет свои особенности, преимущества и область применения:
1. Резистивный кабель Резистивный кабель обеспечивает постоянную мощность на каждом метре длины, то есть его теплоотдача не изменяется в зависимости от температуры окружающей среды. Такие кабели просты по конструкции и надежны, однако имеют ряд ограничений:
- Нельзя изменять длину кабеля – резка или удлинение нарушает работу системы и может привести к выходу кабеля из строя.
- Управление системой требует использования внешних терморегуляторов и датчиков температуры, чтобы избежать излишнего энергопотребления.
Резистивные кабели чаще применяются на небольших участках или в местах с постоянной необходимостью обогрева, например, в водосточных желобах или карнизах с высокой вероятностью образования сосулек.
2. Саморегулирующийся кабель
Саморегулирующийся кабель более современный и энергоэффективный. Его особенность заключается в том, что мощность кабеля изменяется в зависимости от температуры:
- При понижении температуры окружающей среды кабель увеличивает теплоотдачу.
- При повышении температуры – уменьшает, экономя электроэнергию.
Дополнительные преимущества саморегулирующихся кабелей:
- Возможность резки на нужную длину без потери работоспособности, что упрощает монтаж.
- Доступны одно и двужильные варианты, которые можно подбирать под конкретные задачи: одножильные – для простых участков, двужильные – для больших или сложных конфигураций.
- Разная мощность на метр кабеля, рассчитанная на работу в суровых условиях наружной установки.
- Надежная защита от ультрафиолета, влаги, механических повреждений и агрессивных внешних факторов.
Выбор типа кабеля зависит от площади обогрева, условий эксплуатации, требований к энергоэффективности и бюджета. Саморегулирующийся кабель чаще используют в современных проектах, где важна экономия электроэнергии и удобство монтажа, тогда как резистивный кабель остается оптимальным для небольших, простых участков с постоянной потребностью в тепле.
Состав системы и управление
Современные системы снеготаяния и антиобледенения представляют собой комплексное решение, включающее несколько взаимосвязанных элементов, которые обеспечивают надежную и безопасную работу в зимний период.
Основные элементы системы:
- Греющий кабель – основной «сердечный» элемент системы. Он прокладывается вдоль желобов, на карнизах или внутри водосточных труб, обеспечивая равномерный прогрев критических участков.
- Датчики температуры и влажности/осадков – интеллектуальные сенсоры, которые отслеживают условия окружающей среды. Система получает сигнал о начале снегопада и низкой температуре, автоматически включая кабель в работу. Благодаря этому обеспечивается эффективное использование электроэнергии – система работает только при необходимости.
- Контроллер, терморегулятор или автоматический блок управления – «мозг» системы. Он обрабатывает данные с датчиков и управляет включением и отключением питания греющего кабеля. В современных системах контроль осуществляется автоматически, что исключает необходимость ручного вмешательства.
- Монтажные и защитные элементы – муфты, соединительные коробки, крепежные элементы, а также устройства защиты, включая автоматическое отключение при перегреве или замыкании. Эти компоненты обеспечивают безопасную и долговечную эксплуатацию системы даже в суровых климатических условиях.
Системы могут быть как полностью автоматическими, так и управляться вручную. Автоматизация делает их особенно удобными для больших крыш и промышленных объектов: достаточно задать параметры температуры включения, и система сама поддерживает оптимальные условия, предотвращая образование льда и обеспечивая безопасность.
Выбор компонентов и проектирование
Выбор кабеля
При выборе кабеля нужно учитывать несколько важных моментов:
- Максимальную рабочую температуру, напряжение и мощность на метр.
- Возможность пересечения кабеля (для саморегулирующихся кабелей это часто разрешено).
- Устойчивость к ультрафиолету, влаге и другим погодным условиям.
- Наличие сертификатов качества.
- Подходит ли кабель для установки в желобах и водосточных трубах – лучше выбирать гибкие варианты.
Расчет мощности
Чтобы система работала эффективно, нужно правильно рассчитать мощность:
- Определить общую длину желобов и труб.
- Учесть угол наклона, ширину и глубину желоба.
- Принять во внимание климатические условия: средние зимние температуры и количество осадков.
- Добавить запас мощности на случай суровых зим.
- Учесть возможные теплопотери через крышу или конструкцию здания.
Схема прокладки кабеля
Существует несколько способов укладки кабеля, в зависимости от конструкции крыши и желобов:
- Один кабель вдоль желоба, расположенный по центру или ближе к дну.
- Две параллельные линии – удобно для широких желобов.

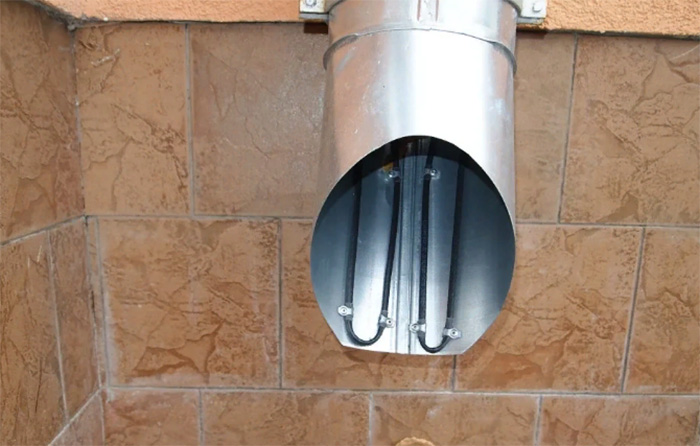

- Кабель внутри водосточной трубы вдоль длины, иногда с обратным выходом, чтобы вода не застаивалась.
- Зигзаг на краю крыши для направления талой воды в желоб.
Очень важно, чтобы конец кабеля был защищен термостойкой муфтой для безопасной эксплуатации.
Монтаж системы обогрева желобов
Подготовка:
- Очистите желоба и трубы от мусора, листьев и остатков воды.
- Проверьте, чтобы желоба были целыми, без трещин и слабых мест.
- Убедитесь, что крыша и желоба крепко закреплены.
Крепление кабеля:

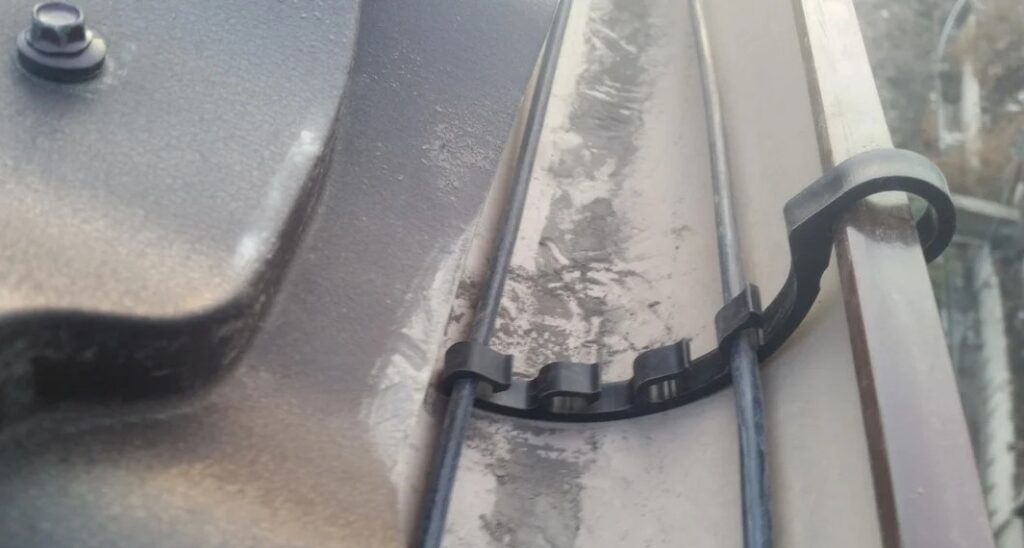

- Используйте специальные клипсы, держатели или прижимные элементы для кабеля.
- Не натягивайте кабель слишком сильно – оставьте небольшой запас.
- Разместите кабель так, чтобы он касался дна желоба или находился внутри трубы, но не торчал наружу.
- Избегайте пересечений кабеля, если он не рассчитан на перекрытие.
- Проложите кабель к контроллеру или монтажной коробке.
- Все электрические соединения и муфты делайте в герметичных коробках, защищённых от влаги и мороза.
Подключение к контроллеру:
- Подключите датчики температуры и осадков к контроллеру.
- Установите порог срабатывания (например, при температуре ниже −2…+2 °C и наличии влаги).
- Подключите систему к питанию через УЗО или автоматические защитные устройства.
- Проверьте работу системы – симулируйте условия, при которых она должна включаться.
Преимущества и ограничения
Преимущества:
- Эффективное предотвращение образования сосулек и наледи.
- Предотвращение повреждений желобов, фасадов и кровли.
- Защита людей от падения сосулек.
- Возможность автоматического управления – система работает без вмешательства.
- Долговечность при правильной эксплуатации.
Недостатки и риски:
- Энергозатраты – особенно в суровые зимы.
- Первоначальная стоимость монтажа.
- Если система неправильно спроектирована смонтирована – часть кабеля может оказаться «мертвой зоной».
- Возможность повреждения кабеля при чистке кровли работах на крыше.
- Неэффективность при экстремально низких температурах без адекватного запаса.
- В некоторых случаях кабель визуально проступает на крыше, если не скрыт.
Многие владельцы отмечают, что при неправильно спроектированном монтаже эффект может быть незначительным.
Рекомендации
- Выбирайте саморегулирующиеся кабели для более экономной работы.
- Делайте запасы кабеля и тщательно проектируйте схемы прокладки.
- Проводите испытание системы перед наступлением морозов.
- Заводские муфты и соединения – предпочтительнее самодельных.
- При очистке крыши и желобов будьте осторожны, чтобы не повредить кабель.
- Периодически проверяйте работоспособность, особенно после зимы.
- Если климат суровый – делайте небольшой запас мощности.
- Для длинных или широких желобов используйте несколько параллельных линий кабеля.
- Учитывайте утепление крыши и вентиляцию чердака – это повышает эффективность системы и снижает риск образования ледяных плотин.
Сколько стоит монтаж системы обогрева желобов?
Стоимость монтажа системы обогрева желобов зависит от нескольких факторов: размера дома, сложности работ.
Главный элемент системы – греющий кабель. Его длина напрямую влияет на итоговую стоимость: чем больше длина желоба, тем дороже выйдет монтаж.
Сэкономить можно, если заранее проконсультироваться со специалистом. Он поможет определить, какие участки действительно нуждаются в обогреве, рассчитать необходимое количество кабеля и проверить, есть ли возможность подключения к существующей электропроводке. Это позволит избежать лишних затрат и сделать систему максимально эффективной.
Заключение
Системы обогрева желобов и антиобледенения помогают безопасно пережить зиму, защищая дом и людей от льда и сосулек. Правильный выбор кабеля, датчиков и контроллера обеспечивает автоматическую и экономичную работу системы.
Грамотный монтаж и регулярная проверка гарантируют долгий срок службы крыши и водостоков. Инвестируя в такую систему, вы снижаете риск повреждений, экономите время и создаете комфортные условия в холодное время года.
