Система обнаружения утечки воды

Найдите утечку раньше, чем она найдет вас

Полимерные сенсорные кабели и многофункциональные, протокольные цифровые системы сигнализации являются самым распространенным решением для обнаружения утечек воды в коммерческой недвижимости и на промышленных предприятиях. Системы обнаружения бывают не только воды, но и нефтепродуктов, кислот и других химикатов.

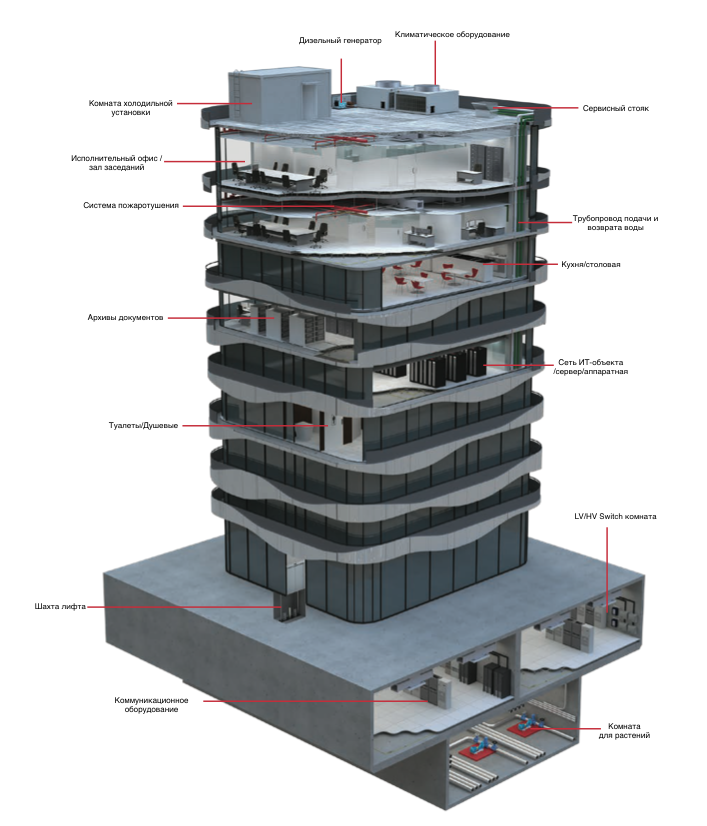

Схема установки сенсорных кабелей для обнаружения утечки воды

Заказать расчет системы обнаружения протечки воды. Отправьте ваш запрос на email info@rostok-group.com, мы в ближайшее время с Вами свяжемся, или свяжитесь с нашими инженерами по тел. +38 096 888 64 95; +38 093 889 99 67; +38 050 888 63 96

Принцип работы системы

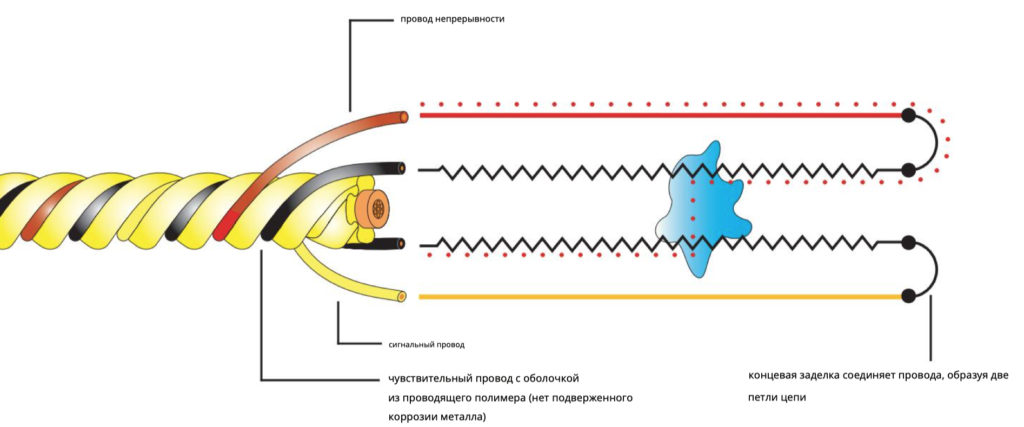

Технология обнаружения утечки



Решения в комерческом строительстве

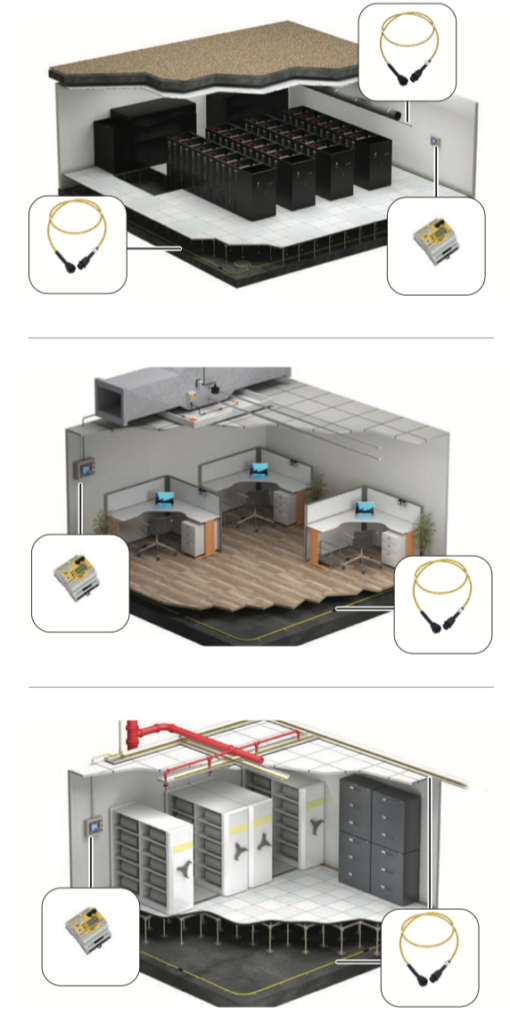

Рассмотрим системы обнаружения утечки воды для дата-центров и серверных.

УГРОЗА

Серверные являются основным центрами связи для большинства современных бизнесов. Тысячи оптических и электрических соединений сконцентрированы в очень компактном пространстве. Стоечное оборудование выделяет большое количество тепла, и для того, чтобы предотвратить отказы оборудования, это тепло необходимо отводить.
Для отвода тепла применяются системы отопления, кондиционирования и вентиляции, а также подача охлажденной воды (с выводом нагретой). Однако вода и электроника не относятся к вещам, которые «дружат» друг с другом. Вода, скапливающаяся на полу или капающая из проходящих под потолком труб, может повредить (и часто повреждает) серверное оборудование.

Раннее обнаружение утечек воды позволяет предотвратить более серьезные последствия и вовремя провести ремонт. Помещения с фальш-полами являются более уязвимыми, чем обычные, поскольку утечка не видна. Утечку могут заметить сами сотрудники, но если она происходит под фальш-полом, она может себя обнаружить лишь тогда, когда начнут выключаться критичные для работы системы или вода начинает проникать сквозь перекрытие на нижние этажи.

РЕШЕНИЕ

Сенсорные кабели для воды, позволяющие точно определять местоположение любой утечки воды. Сенсорный кабель RS-WL1000 предназначен для работы на плоских поверхностях и монтажа непосредственно на бетонные перекрытия под коммуникационными и силовыми кабелями. Любые утечки воды из систем отопления, вентиляции и кондиционирования, систем с охлажденной водой или сливных труб немедленно выявляются, с точностью, достаточной для того, чтобы вскрыть буквально нужную плитку на полу. Для подвесных труб и оборудования, кабель RS-WL1000 можно размещать под нижней стороной подвесных труб или в лотках, защищающих от утечек.

ЭЛЕМЕНТЫ СИСТЕМЫ

Кабель для обнаружения утечки воды RS-WL1100

 Описания

• Модель — RS-WL1100
• Диаметр кабеля — 6мм
• Цвет — желтый
• Кол-во сенсоров — 2
• Максимальная температура воздействия — 75 °C

Кабель для обнаружения утечки воды RS-WL1000

Описания

---

Датчик утечки воды — RD-206

Описания

Датчик утечки воды основан на принципе жидкостной проводимости, используя детектор электродов для определения наличия воды, а затем используя детектор для преобразования ее в сухой контактный выход.

Есть два выходных состояния: нормально открыто и нормально закрыто (обычно используется нормально открыто)



Характеристики

• Время отклика — 50мс
• Рабочая среда — Температура -10°C~60°C влажность 20~95% относительной влажности
• Температура хранения — -40°C~65°C
• Материал — алюминиевый сплав, анодированная поверхность
• Размеры — Φ51*32 мм
• Вход — Специальный электрод для детектора погружения в воду, материал 316 из нержавеющей стали, может определять глубину воды до 2 мм
• Вывод — Сухой контакт, выходное разомкнутое замыкание при оповещении, выходное короткое замыкание при тревоге, пропускная способность 3A/30VDC, 3A/250VAC
• Источник питания — DC12V±5%, DC24V±5%
• Высота сигнализации погружения в воду — 2,0±0,5 мм



Контроллер обнаружения утечек воды — RS-WL02-PRO

Описания

Характеристики

• Время отклика — ≤1С
• Расстояние обнаружения — 500 м
• Рабочая температура — -20°C~70°C
• Рабочая влажность — 0%~95% относительной влажности
• Источник питания — 9 В -30 В постоянного тока
• Потребляемая мощность — ≤0,5 Вт
• Реле — Сухой контакт, NO/NC
• Нагрузка — 120 В переменного тока/2 А, 24 В постоянного тока/2 А

Контроллер обнаружения утечек воды — RD-750 Pro

Описания:

RD-750 Pro контроллер с точным обоноружением местополженя утечки. Может использоваться в качестве автономной сигнализации обнаружения утечек или подключаться к хост-системе по связи RS-485.

• Сигналы тревоги неисправностей, сигнализация утечки, сигнализация помех, сигнализация состояния связи.
• 3-значный ЖК-экран отображает положение утечки с точностью 0,1 м
• Источник питания: 9-30 В постоянного тока
• С RS-485 расстояние связи составляет до 1500 метров.
• Стандартный протокол Modbus, 128 хранилищ данных, память данных при отключении питания.
• Скорость передачи данных и адрес RS485 могут быть установлены с помощью самого программного обеспечения и модуля.
• Выход реле: нормальное разомки или нормальное закрытие
• Производительность: антистатическая, антимолниеносная, анти-всплесковая.
• Способ установки DIN-рейлинга.

Решения в промышлености

Системы обнаружения утечки химикатов и топлива.

Утечки топлива и химикатов часто обнаруживаются только после значительного повреждения. Предлагаем решения для защиты от этих рисков с помощью современных систем обнаружения топлива.

Предназначены для использования на производственных и промышленных перерабатывающих предприятиях, где хранятся горючие, летучие жидкости, различные химические вещества.

Примеры:

• Заводы по производству полупроводников
• Производство продукции длительного пользования — шины, автомобили, лодки, приборы и т. д.
• Производители химических веществ и поверхностно-активных веществ — моющие средства, чистящие средства и т. д.
• Предприятия по изготовлению красок
• Алкогольные заводы и пивоварни
• Фармацевтические компании
• Станции очистки сточных вод
•  Пищевая промышленность

Преимущество:

РАННЕЕ ОБНАРУЖЕНИЕ И ТОЧНОЕ ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ — Системы обнаружения топлива помогают минимизировать повреждения имущества и оборудования за счет оперативного обнаружения места утечки.

ШИРОКИЙ ДИАПАЗОН ОБНАРУЖЕНИЯ — Какие бы продукты ни использовались на ваших объектах — масло, реактивное топливо, бензин или другие жидкие углеводороды, сточные воды, органические растворители или другие водные химикаты и проводящие жидкости — наши системы способны обнаруживать угрозы потенциальной утечки без ложного срабатывания в присутствии воды.

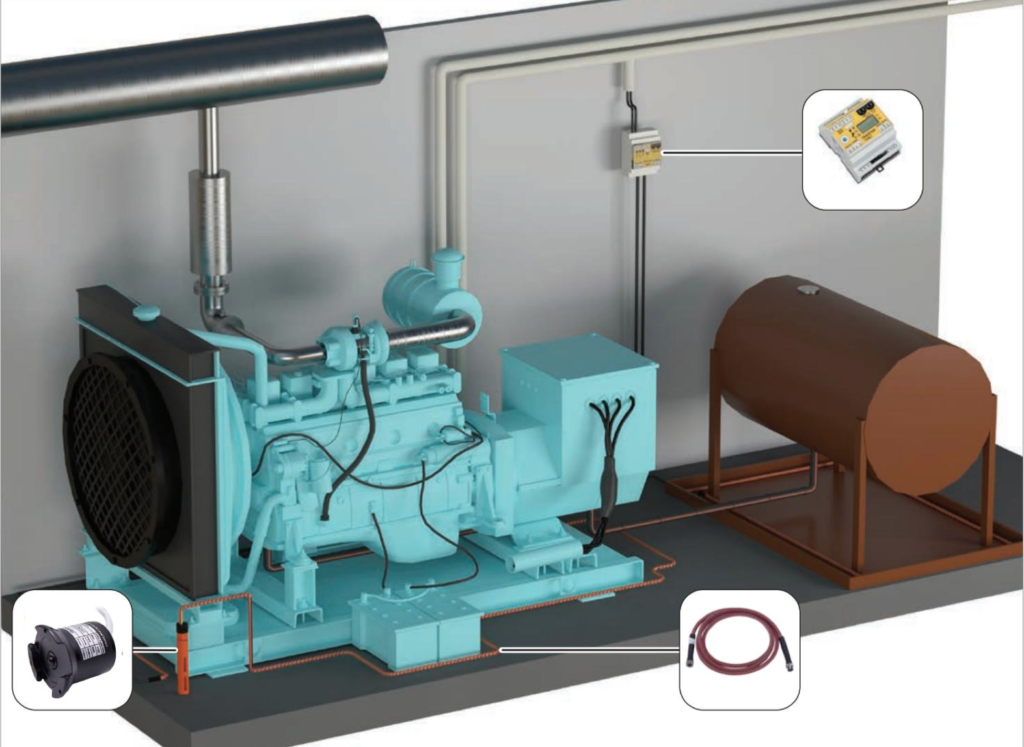

Рассмотрим на примере утечки топлива дизель генератора.

ПРОБЛЕМА

Больницы, серверные помещения, большие офисные здания и многие другие коммерческие и институциональные объекты нуждаются в резервных дизельных генераторах. Во многих старых зданиях генераторы были втиснуты в места, изначально не предназначенные для этой цели. Для каждого генератора требуется дневной бак, топливные насосы, клапаны, шланговые соединения и аналогичные фитинги. Часто за пределами здания будет подведен трубопровод подачи и возврата к более крупному подземному резервуару для хранения дизельного топлива. Необнаруженная утечка дизельного топлива представляет серьезную опасность возгорания и в случае возгорания может привести к быстрому распространению пожара, превышающему возможности тушения спринклерных систем.

РЕШЕНИЯ

Быстродействующий топливный датчик RD-101 и кабель топливного датчика RS-WL3000 можно проложить вокруг площадки генератора, под расходными баками, в трубе с двойными стенками или в траншеях, соединяющих подающий и обратный трубопроводы, а также в аналогичных случаях. Зонд RD-101 способен реагировать на наличие дизельного топлива в течение нескольких секунд. Он обнаружит лужу дизельного топлива, растекающуюся по плоской поверхности, или слой дизельного топлива, плавающий на воде. RD-101 можно тестировать по желанию, повторно использовать и сбрасывать после обнаружения утечки. Сенсорный кабель RS-WL3000 может контролировать десятки сотен метров трубопровода и предоставлять такую же точную информацию о месте утечки, как и все кабели.

ЭЛЕМЕНТЫ СИСТЕМЫ

Кабель для обнаружения утечки кислоты RS-WL2000

Описания:

Сенсорный кабель для распознавания утечки кислот, как только будет обнаружено утечка кислоты или щелочей, сигнализация подаст сигнал, и будет точно указано место утечки.

Схема измерения чувствительна к утечке жидкостей с очень низкой проводимостью, поэтому один и тот же кабель может обнаруживать несколько типов жидкостей без каких-либо особых конструктивных соображений или калибровки.

Кабель изготовлен из высококачественной технологии проводящей полимеризации и фторполимерного материала, который обладает сильными механическими свойствами, коррозионной стойкостью и износостойкостью.

Кабель для обнаружения утечки топлива RS-WL3000

Описания

Кабель для определения утечки топлива — RS-WL3000 обнаруживает наличие жидкого углеводородного топлива в любом месте вдоль кабеля. Схема измерения не зависит от проводимости протекающей жидкости. Таким образом, один и тот же кабель может обнаруживать различные типы жидкого углеводородного топлива без какого-либо специального конструктивного рассмотрения или калибровки. Функция распределенного обнаружения утечек и определения местоположения может широко использоваться в различных областях обнаружения утечек жидкого углеводородного топлива. Основываясь на пропорциональной взаимосвязи между сопротивлением и длиной проводника, контроллер может быстро реагировать на изменения и удавать конкретные места утечки.

Датчик утечки воды — RD-101

Описания:

Имеет герметичную конструкцию, обеспечивая высокую точность и надежность. Обладает высокой чувствительностью, быстрым откликом и простотой установки.

• Электронные компоненты, которые обеспечивают высокую чувствительность во время обнаружения, уменьшают ложные тревоги, вызванные различными внешними факторами, и обеспечивает долгосрочную стабильную работу датчика.
• Взрывозащищенная конструкция — можно устанавливать и использовать в любых местах со взрывозащищенными требованиями, таких как автозаправочные станции, нефтеперерабатывающие склады и т. д.

Контроллер обнаружения утечек воды — RD-750 Pro

Описания:

RD-750 Pro контроллер с точным обоноружением местополженя утечки. Может использоваться в качестве автономной сигнализации обнаружения утечек или подключаться к хост-системе по связи RS-485.

• Сигналы тревоги неисправностей, сигнализация утечки, сигнализация помех, сигнализация состояния связи.
• 3-значный ЖК-экран отображает положение утечки с точностью 0,1 м
• Источник питания: 9-30 В постоянного тока
• С RS-485 расстояние связи составляет до 1500 метров.
• Стандартный протокол Modbus, 128 хранилищ данных, память данных при отключении питания.
• Скорость передачи данных и адрес RS485 могут быть установлены с помощью самого программного обеспечения и модуля.
• Выход реле: нормальное разомки или нормальное закрытие
• Производительность: антистатическая, антимолниеносная, анти-всплесковая.
• Способ установки DIN-рейлинга.

Получить консультацию по подбору комплектации: по телефону 044 334-52-57. Наши инженеры помогут Вам правильно подобрать оборудования
