Обігрів ґрунту морозильних камер



Коли температура ґрунту під морозильною камерою падає нижче нуля, волога, що міститься в ґрунті, замерзає і значно розширюється.

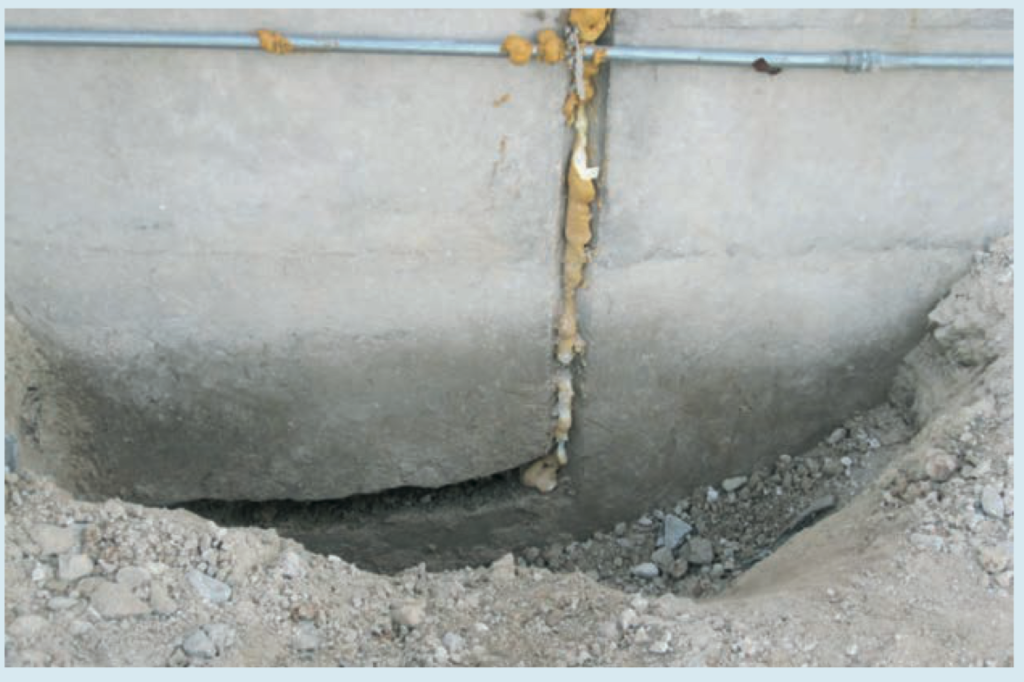

Це утворення льоду призводить до розтріскування підлоги та зміни її висоти або “вспучування”.

Крижані утворення можуть піднімати колони, штовхати стіни фундаменту. і зривати дахи. Майже всі компоненти холодильної камери можна відремонтувати, при цьому більша частина простору, як і раніше, використовується для зберігання, але це не стосується підлоги.

Щоб розв’язати цю проблему, необхідне встановлення системи обігріву ґрунту в морозильних камерах.

НАШИ УСЛУГИ:

Щоб дізнатися вартість системи звертайтеся за (044) 334-52-57 або по Email: info@rostok-group.com

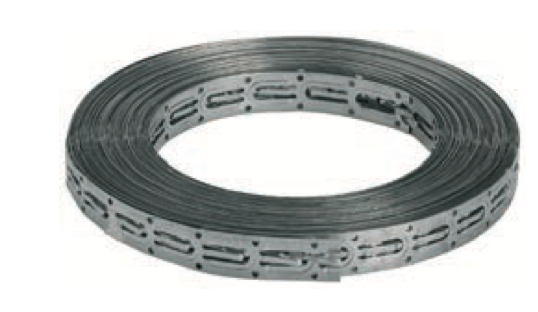

ЕЛЕМЕНТИ СИСТЕМИ ОБІГРІВУ

ОПИС СИСТЕМИ

Основна мета системи обігріву – запобігання спучуванню ґрунту. Забезпечує захист фундаменту від замерзання в приміщеннях, де постійно підтримується негативна температура (холодильні склади, льодові стадіони тощо). Спучування ґрунту може призвести до розтріскування плит перекриттів, пошкодження несучих конструкцій і фундаментів. У таких випадках необхідне встановлення системи обігріву, щоб уникнути промерзання або інших пов’язаних із цим проблем, а також запобігти руйнуванню конструкцій фундаменту.

З метою безпеки: має бути встановлено дві однакові паралельні системи опалення (основна та резервна).

РОЗРАХУНОК СИСТЕМИ ОБІГРІВУ В МОРОЗИЛЬНИХ КАМЕРАХ

Розрахункові значення тепловтрат у нормальних умовах 3-8 Вт/м2. Однак рекомендується використовувати як стандартне значення 15-20 Вт/м2. але не менше 15 Вт/м2. У будь-якому разі вихідне значення має розраховуватися і відповідати низхідним втратам тепла. Швидкість охолодження фундаменту залежить від:

• швидкість віддачі тепла/холоду через підлогу;
• температура ґрунту;
• внутрішня температура холоду
• температура приміщення або поверхні льодових стадіонів і т. д.

Для оцінки необхідної питомої потужності системи захисту від замерзання в [Вт/м2] необхідно розрахувати термічний опір багатошарової конструкції підлоги. Під час порівняння фактичних значень усіх шарів термічним опором кожного шару, крім шару ізоляції, слід знехтувати. Потужність системи опалення можна визначити за такою формулою: P = Δt · U · 1,3 [Вт/м2], куда Δt – різниця температур між землею/ґрунтом і внутрішньою частиною холодильника [°C]; U – коефіцієнт теплопередачі підлоги, зазвичай тільки для ізоляції [Вт/м2·°C]; 1,3 – запас міцності. Для ізоляції значення U можна визначити таким чином: U = λ/δ = (коефіцієнт теплопровідності [Вт/м·K]) / (товщина [м])

ПРИКЛАД РОЗРАХУНКУ

Холодильна камера має такі параметри: Температура холодильної камери: -25 °C. Температура ґрунту: +5 °C. Ізоляція: товщина 0,2 м, λ = 0,04 Вт/м·°C. Значення U ізоляції: U = 0,04 / 0,2 = 0,2 Вт/(м2·°C). Δt = +5 °С – (-25 °С) = 30 °С. Розрахунок потужності системи опалення на квадратний метр: P = 30 °C · 0,2 Вт/(м2·°C) · 1,3 = = 6 Вт/м2 · 1,3 = 7,8 Вт/м2. Розрахункова потужність 7,8 Вт/м2, але згідно з рекомендаціями встановлений мінімум має бути 15 Вт/м2! Наприклад, три лінії TXLP BLACK потужність 6 Вт/м на м2 забезпечують вихідну потужність 18 Вт/м2 і забезпечують захист холодильних камер від морозного обдимання.

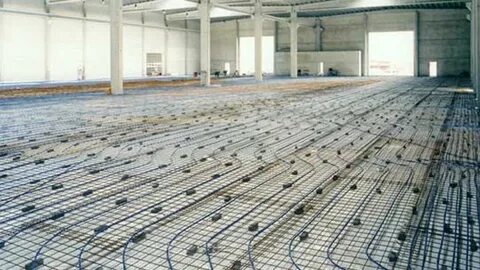

ВИБІР КРОКУ УКЛАДАННЯ НАГРІВАЛЬНОГО КАБЕЛЮ

Між лініями нагрівального кабелю не повинно бути мінусових температурних зазорів! Інакше морозному здутті не запобігти! Необхідно оцінити розподіл температури по геометрії підлоги холодильної камери. Результат залежить від низки параметрів, основними з яких є такі:

• теплопровідність ґрунту;
• лінійний вихід нагрівального кабелю;
• відстань між нитками кабелю.

Теплопровідність ґрунту може істотно змінюватися в процесі експлуатації, тому на практиці часто використовують таке правило спрощення: для забезпечення рівномірного розподілу тепла без холодних зазорів максимальна міжцентрова відстань між нагрівальними кабелями не повинна перевищувати 50 см

Наполегливо рекомендується завжди розміщувати другу додаткову кабельну петлю на тій самій відстані.

Рекомендації: переважна відстань кроку укладання між кабельними лініями 33 см. Це дає змогу реалізувати просте правило розрахунку довжини кабелю – 3 м кабелю на 1 м2. Наприклад, три лінії TXLP BLACK потужність 6 Вт/м на 1 м2 забезпечують вихідну потужність 18 Вт/м2 (230 В). Він застосовний практично для всіх типів холодильних камер, льодових стадіонів тощо. Мінімальна вимога: кабель потужністю 10 Вт/м має бути прокладений з відстанню не більше 50 см.

БЕЗПЕКА

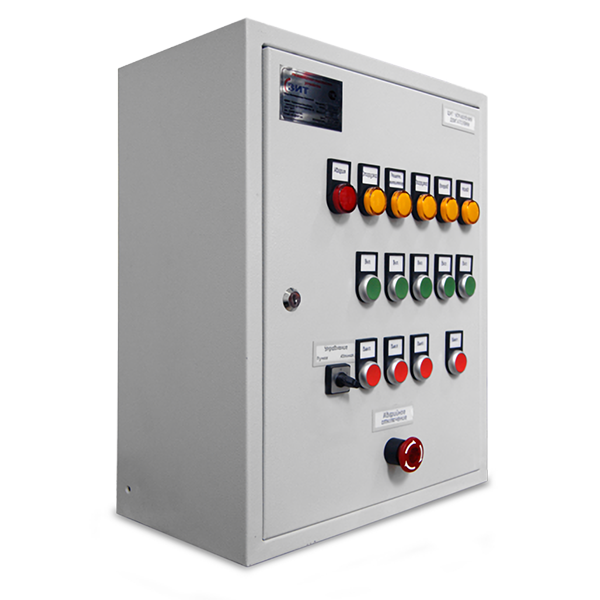

З метою безпеки слід встановлювати паралельно дві однакові системи обігріву – основну і резервну. Елементи такої системи такі:

• два однакові паралельні ланцюги нагрівального кабелю (основний і резервний);
• два однакові термостати з датчиками температури на кожен кабель;
• сигнали тривоги в разі спрацьовування резервних тросів – світлова та акустична сигналізація;
• дві окремі лінії електропостачання;
• окремі запобіжники, реле ПЗВ, контактори тощо.

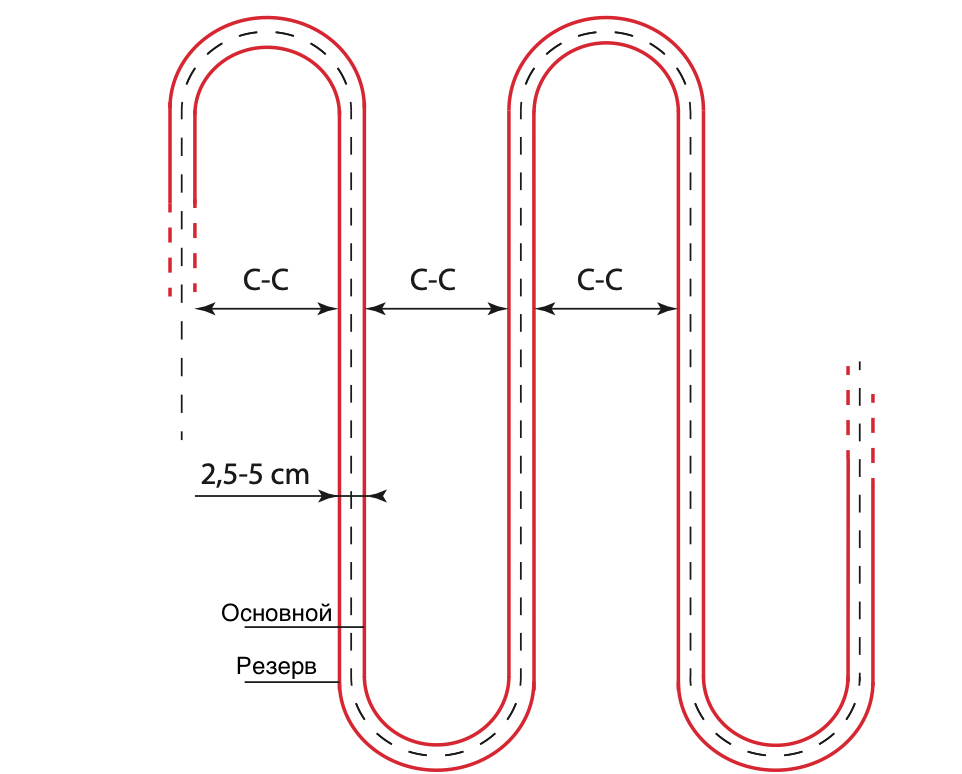

Зверніть увагу, що резервна кабельна система обов’язкова для цього типу установок. Резервні кабелі зазвичай монтуються паралельно основному кабелю на відстані 2,5-5 см, до основної системи. Відстань С-С визначається як середня лінія між основним і резервним кабелем, див. рис. Примітка! На один нагрівальний кабель слід встановити один термостат.

ДЕ ЗАМОВИТИ

Надішліть Ваш запит на e-mail: info@rostok-group.com або зв’яжіться з нашим менеджером за тел. (044) 334-52-57.
