Сьогодні футбольний стадіон – це не просто місце для проведення матчів, а складний інженерний об’єкт. Він включає в себе системи дренажу, автоматичного поливу, підігріву, штучного освітлення та спеціальне газонне покриття.
Для того щоб футболісти могли тренуватися і грати на високому рівні, футбольні поля мають відповідати міжнародним стандартам. Ці вимоги зафіксовані в нормативній документації та стосуються не лише архітектурних параметрів споруд, а й забезпечення комфортних умов для гри. Нестабільна погода, сильний вітер або низька температура повітря можуть серйозно обмежити можливість проведення матчів на відкритому повітрі.
Часи, коли спортивні перемоги досягалися виключно за рахунок майстерності тренерів і гравців, залишилися в минулому. Сьогодні великий спорт – це змагання технологій. І навіть такий традиційний вид спорту, як футбол, стає частиною цього процесу. Для досягнення успіху важливими є розвинена інфраструктура та технічне оснащення стадіонів, яке дає змогу проводити тренування та матчі на відкритому полі якомога довше.
Не секрет, що команда, яка довше за інших залишається на полі восени і раніше виходить на нього навесні, швидше набирає форму і зіграність. Але що робити взимку? У наших широтах снігове покриття – не рідкість, і грати по коліно в снігу незручно. Рішення відоме давно – системи підігріву газонів уже багато років успішно застосовуються в північних країнах Європи.
Особливості системи підігріву футбольного поля
Потужність електричної системи підігріву футбольного газону розраховується індивідуально – з урахуванням конструктивних характеристик арени та кліматичних умов. Для натуральних покриттів зазвичай достатньо питомої потужності від 50 до 100 Вт/м². У випадку зі штучним покриттям вимоги вищі – від 150 до 200 Вт/м².
У багатьох випадках не потрібна організація окремого енергопостачання: система обігріву під’єднується до резервів, уже передбачених для освітлення. Це дає змогу регулювати енергоспоживання – знижувати його в ігровий період і збільшувати за відсутності матчів.
Конструктивно система охоплює нагрівальні кабелі, блоки живлення, шафи управління з автоматикою пуску і захисту, а також модулі контролю температурних режимів. На етапі проєктування застосовуються кабелі лінійної потужності 5-20 Вт/м. Така конфігурація підходить як для натурального покриття, так і для синтетичного.
Технічні рішення виключають пересушування ґрунту. Використовувані кабелі розраховані на стандартну напругу 220 В, що робить їх універсальними і надійними.
Обігрів натурального газону
Нагрівальні елементи розміщуються під кореневою зоною, працюють спільно з датчиками температури і управляються термостатом. Підтримка оптимального тепла в зоні коренів стимулює вегетацію і продовжує сезон експлуатації поля до 3-4 місяців. Навесні газон готовий до навантажень на 1,5-2 місяці раніше, ніж зазвичай, а восени продовжує функціонувати попри похолодання.
Обігрів штучного покриття
Синтетичний газон став повноцінною заміною натуральному покриттю, забезпечуючи цілорічну гру незалежно від погоди. Однак взимку поверхня може промерзати, що знижує зручність і прискорює знос. Для запобігання замерзання між підкладкою і покриттям монтуються кабелі, які підтримують плюсову температуру. Рішення підбираються індивідуально, залежно від завдань об’єкта та інтенсивності експлуатації.
Існує два основних типи систем: електрична і рідинна
Кабельний електричний обігрів
Електрична система обігріву футбольних полів визнана однією з найзручніших і технологічних на сьогоднішній день. Її популярність пояснюється поєднанням високої енергоефективності, точного автоматичного управління і простоти експлуатації. Принцип роботи заснований на взаємодії програмованих контролерів, чутливих термодатчиків і надійних терморегуляторів. Сучасні системи здатні автоматично підлаштовуватися під зміни погодних умов, рівень вологості, температуру повітря і стан ґрунту, забезпечуючи оптимальний режим підігріву без участі оператора.
Основні переваги кабельного підігріву:
- Економічність – інтелектуальна система управління гнучко регулює споживання електроенергії, адаптуючи потужність залежно від зовнішніх умов, що дає змогу знизити експлуатаційні витрати;
- Екологічність – нагрівальні елементи не виділяють продуктів згоряння і повністю безпечні для навколишнього середовища;
- Компактність – система не потребує встановлення додаткових інженерних споруд, таких як насосні станції або ємності для теплоносія, на відміну від рідинних аналогів;
- Надійність – використовуються багатошарові екрановані кабелі з високим ступенем стійкості до механічних навантажень і вологого середовища; управління повністю автоматизоване і захищене від збоїв;
- Швидкість монтажу – нагрівальні секції постачаються в готовому вигляді, не потребують складного складання і легко інтегруються в інфраструктуру поля.
Для розміщення керуючого і силового обладнання достатньо невеликого технічного приміщення площею від 10 до 15 м². У ньому встановлюються пускозахисні блоки, елементи моніторингу та управління. Після початкового налаштування система функціонує в автономному режимі і не потребує постійного обслуговування з боку персоналу.
Вибір потужності кабельної системи здійснюється на етапі проєктування з урахуванням площі поля, типу газонного покриття (натуральне або штучне), конструктивних особливостей стадіону та кліматичних факторів регіону.
Принцип роботи рідинної системи
Водяна система обігріву футбольного поля охоплює два основні елементи: колектор – розгалужену мережу труб із циркулюючим теплоносієм, покладених під ігровою поверхнею, – і тепловий пункт, що відповідає за нагрів рідини та підтримання необхідної температури. Трубопроводи підключаються до теплового вузла за допомогою магістральних ліній, якими відбувається постійна циркуляція нагрітого теплоносія. У результаті тепло рівномірно розподіляється по всій площі поля, прогріваючи ґрунт і запобігаючи його промерзанню в холодну пору року.
Робота системи безпосередньо залежить від обсягу і стабільності подачі теплової енергії. Найчастіше підключення здійснюється до наявних централізованих систем теплопостачання. Однак у випадках, коли такий варіант неможливий або недоцільний, можлива реалізація автономного варіанту – зі встановленням власної котельні. При цьому обов’язково застосовується проміжний теплообмінник, оскільки пряме нагрівання основного теплоносія всередині котла заборонено нормативами через ризик перегріву і виходу системи з ладу.
Тепловий пункт оснащується системою управління, що регулює температуру подачі і забезпечує ефективну циркуляцію. Як теплоносій зазвичай використовують розчин етиленгліколю або пропіленгліколю – рідини, стійкі до замерзання і безпечні під час експлуатації. Глибина залягання труб становить 200-300 мм, а відстань між ними підбирається індивідуально, з урахуванням потужності системи, типу газону і кліматичних умов регіону.
Рідинна система вирізняється високою інерційністю, але водночас забезпечує рівномірний і стабільний прогрів ґрунту на великих площах, що робить її особливо актуальною для стадіонів з інтенсивним навантаженням у зимові місяці.
Основні елементи системи підігріву
Склад системи включає:
- керуючий модуль, що координує роботу обладнання;

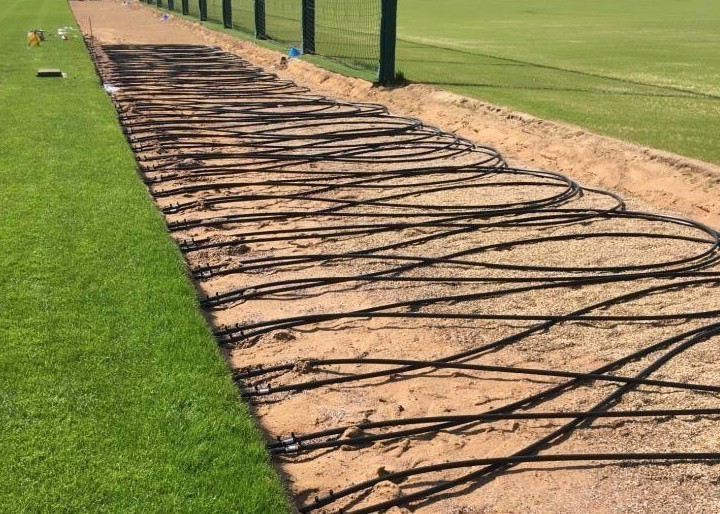

- пластикові труби (для рідинного варіанту) з теплоносієм – зазвичай етиленгліколь;
- електричні кабелі, що укладаються в ґрунт із кроком до 200 мм на глибині 200-250 мм.
Кожна з систем – електрична або рідинна – має свої переваги і застосовується залежно від конкретних умов і вимог до поля. Вибір відповідного рішення здійснюється на етапі проєктування з урахуванням архітектури стадіону, логістики, бюджету та клімату регіону.
Монтаж системи підігріву
Встановлення системи підігріву футбольного поля – це технологічно складний, але налагоджений процес, який може проводитися як на вже готовому газоні, так і під час реконструкції поля або відновлення трав’яного покриву. У разі повторного озеленення нагрівальні кабелі укладаються безпосередньо в ґрунт, до етапу посіву або укладання дерну. Це забезпечує максимальний контакт кабелю з ґрунтом і оптимальну теплопередачу.
Перед початком монтажу необхідно переконатися, що поверхня поля вирівняна, а дренажна система функціонує без збоїв. Хороший дренаж забезпечує швидке відведення зайвої вологи, запобігаючи перезволоженню зони нагріву і, як наслідок, пошкодженню кабелів або трав’яного покриву.

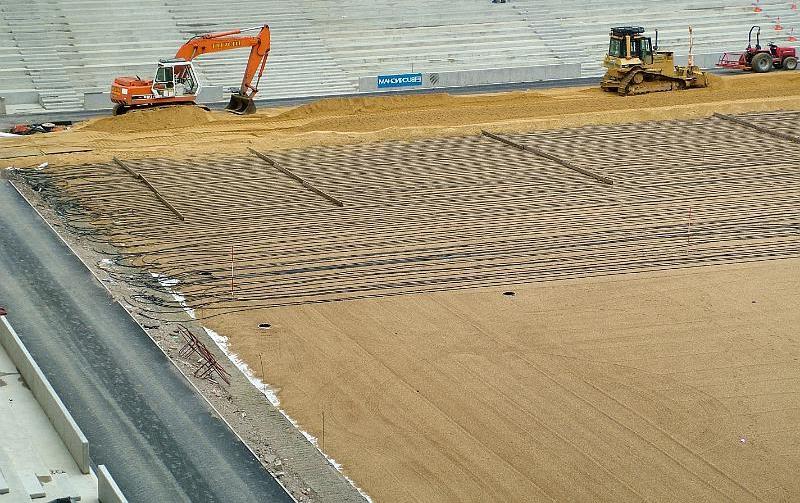

Основні роботи виконуються з використанням спеціалізованого обладнання – самохідного кабелеукладача або плуга, який здатний одночасно розмотувати до трьох котушок нагрівального кабелю. Машина акуратно прорізає ґрунт, укладає кабель на заданій глибині (як правило, близько 30 см), а потім закриває розріз, зводячи до мінімуму механічний вплив на поверхню газону. Такий спосіб укладання дає змогу не зупиняти роботу стадіону на тривалий термін і не пошкоджує структуру поля.
Додатковою перевагою монтажу є можливість поєднання його з агротехнічними заходами: аерацією, внесенням добрив, дренажними поліпшеннями.
Параметри укладання (глибина, крок між кабелями та схема розташування) підбираються індивідуально – на етапі проєктування системи. Вони залежать від конкретних умов експлуатації поля: кліматичного регіону, типу газону (натуральний або штучний), конструкції стадіону і вимог до потужності обігріву. Як правило, відстань між сусідніми нитками кабелю варіюється від 12 до 40 см, забезпечуючи рівномірний розподіл тепла по всій поверхні.
Після завершення робіт з укладання ґрунт акуратно вирівнюється, і поле залишається практично недоторканим зовні. При дотриманні всіх технологічних норм експлуатація газону можлива вже через 10-15 днів після завершення монтажу – як для тренувань, так і для проведення офіційних матчів.
Приклад розрахунку обігріву футбольного поля
Розмір футбольного поля: 68 х 105 м, електроживлення: 380 В, максимальна потужність трансформаторів системи освітлення: 1000 кВт. Спосіб укладання нагрівального кабелю – кабелеукладач.
Максимальна потужність системи опалення:
1000 кВт / (68 × 105) м² = 140 Вт/м².
Кабельні лінії прокладаються вздовж короткого боку поля, кабельна траншея – вздовж довгого боку. Розмір робочої зони для укладання кабелю з відступом від краю 30 см: 67,4 х 104,4 м.
Передбачається укладання одножильного нагрівального кабелю TXLP Black 30 Вт/м у 5 ліній із кроком 20 см.
Номінальна потужність кабелю – 30 Вт/м, що забезпечує потужність системи обігріву приблизно 140 Вт/м².
Довжина кабелю: 67,4 м × 5 = 337 м.
Для розрахунку опору кабелю використовується формула:
r = U² / (P) = 380² / (337 × 30) ≈ 0,48 Ом/м.
Згідно з розрахунком, вибирається нагрівальний кабель TXLP Black 30 з опором 0,48 Ом/м.
Лінійна потужність кабелю за формулою:
P = U² / (R × L²) = 380² / (0,48 × 337²) ≈ 30 Вт/м.
Максимальна потужність кабелю TXLP Black – 30 Вт/м, що відповідає вимогам.
Крок укладання кабелю: крок= (30 Вт/м) / (140 Вт/м²) × 100 см ≈ 21 см.
Підсумки розрахунку:
- Довжина нагрівальної секції – 337 м;
- Кількість ліній – 5;
- Опір – 0,48 Ом/м;
- Потужність кабелю – 30 Вт/м;
- Загальна потужність системи – 1011 кВт;
- Кабель прокладається вздовж короткої сторони поля з кроком 20-21 см.
Висновок
Ефективна система електрообігріву футбольного поля є ключовим елементом, що забезпечує цілорічну експлуатацію спортивного майданчика і збереження високої якості газону. Сучасні нагрівальні кабелі з автоматизованим керуванням дають змогу точно контролювати температуру ґрунту, сприяють рівномірному прогріванню і значно подовжують термін служби покриття – як натурального, так і штучного. Завдяки енергоефективності та екологічності електричних систем, їх монтаж стає оптимальним рішенням для стадіонів різних розмірів і кліматичних умов. Впровадження таких технологій допомагає не тільки поліпшити умови для спортсменів і глядачів, а й знизити експлуатаційні витрати, забезпечуючи стабільну і надійну роботу поля в будь-яку пору року.
