Гріючий кабель – це електричний кабель, який використовується для обігріву різних поверхонь або підтримки температури труб, покрівлі, доріжок та інших об’єктів. Основна функція гріючого кабелю – запобігання замерзанню рідин у трубах, запобігання утворенню криги на дахах і у водостоках, а також підтримання необхідної температури в промислових процесах.

Принцип роботи:

Гріючий кабель перетворює електричну енергію на теплову. Він складається з провідників (одного або декількох), оточених теплоізоляцією і захисним покриттям. Коли через провідники проходить електричний струм, вони нагріваються, передаючи тепло навколишнім поверхням.

Типи нагрівальних кабелів:

Резистивні:

Постійний опір: виділяють тепло рівномірно по всій довжині кабелю. Їхня потужність не змінюється і залежить тільки від довжини та опору дроту.
Зональний кабель: має секції з нагрівальними елементами, які працюють незалежно одна від одної.

Саморегулюючі:

Потужність такого кабелю змінюється залежно від температури навколишнього середовища. При зниженні температури кабель починає виділяти більше тепла, а при підвищенні температури – менше. Це дає змогу економити енергію і запобігає перегріванню.

Застосування:

Водопровідні та каналізаційні труби: захист від замерзання.
Дахи та водостоки: запобігання утворенню криги та бурульок.
Відкриті майданчики і дороги: запобігання обмерзанню і створення антиковзаючих умов.
Теплі підлоги: комфортне обігрівання приміщень.

Використання кабелю, що гріє, дає змогу уникнути пошкоджень від замерзання, забезпечити безпеку та комфорт у різних умовах.

Види гріючих кабелів

Гріючі кабелі поділяються на кілька видів залежно від принципу роботи, конструкції та сфери застосування. Основні види нагрівальних кабелів:

1. Резистивні гріючі кабелі

Ці кабелі працюють за рахунок постійного електричного опору провідника, який призводить до виділення тепла. Їхні характеристики включають постійну потужність по всій довжині кабелю, що робить їх передбачуваними і простими у використанні.

Одножильні резистивні кабелі: Містять один провідник, навколо якого намотана ізоляція і захисне покриття. Ці кабелі мають обмеження за довжиною, оскільки потрібно замикати провідник у кінці.
Двожильні резистивні кабелі: Містять два провідники, що дає змогу під’єднати кабель з одного кінця. Це робить їх зручнішими в установці порівняно з одножильними.
Зональні резистивні кабелі: Ці кабелі складаються із секцій, кожна з яких містить нагрівальний елемент, що працює незалежно від інших. Це дає змогу отримувати рівномірний розподіл тепла, навіть якщо частина кабелю пошкоджена.

2. Саморегулюючі гріючі кабелі

Саморегулюючі кабелі адаптують потужність нагріву залежно від температури навколишнього середовища. Вони містять напівпровідникову матрицю між двома мідними провідниками. У разі зниження температури матриця стискається, збільшуючи тепловиділення, а в разі підвищення температури – розширюється, зменшуючи нагрівання.

Переваги:
- Економія електроенергії за рахунок автоматичного регулювання потужності.
- Відсутність ризику перегріву.
- Можливість перетину і накладання кабелю без ризику пошкодження.
Галузі застосування: Найчастіше використовується для обігріву труб, дахів і водостоків, де важливий захист від замерзання за мінімальних енерговитрат.

3. Мінерально-ізольовані гріючі кабелі

Ці кабелі мають високу температурну стійкість і складаються з металевого провідника, оточеного ізоляцією з оксиду магнію і захищеного металевою оболонкою. Вони використовуються в екстремальних умовах, де потрібна висока температура або захист від хімічних впливів.

Переваги:
- Висока механічна міцність.
- Стійкість до агресивних хімічних середовищ і високих температур.
- Довговічність.
Галузі застосування: Промислове обладнання, нафтохімічна та газова промисловість, теплообмінники.

4. Зональні кабелі

Цей тип гріючих кабелів має особливу конструкцію, за якої струмопровідна жила переривається через певні проміжки, створюючи зони нагріву. Кожен сегмент може працювати незалежно, що робить такі кабелі надійними і стійкими до локальних пошкоджень.

5. Індукційні гріючі кабелі

Використовуються в деяких спеціалізованих промислових процесах. Ці кабелі генерують тепло не за рахунок опору, а завдяки впливу на них електромагнітного поля.

6. Паралельні гріючі кабелі

У таких кабелях тепло генерується за рахунок паралельних провідників, між якими розташований нагрівальний елемент. Це дає можливість відрізати кабель будь-якої довжини без зміни його характеристик.

7. Композиційні кабелі

Комбінують кілька технологій, наприклад, поєднання резистивного і саморегульованого кабелю для досягнення оптимальної ефективності.

Кожен із цих видів кабелів має свої особливості та призначений для вирішення певних завдань, що дає змогу вибрати оптимальне рішення залежно від умов експлуатації.

Де використовуються гріючі кабелі

Гріючі кабелі знаходять широке застосування в різних галузях, як у побутових, так і в промислових умовах. Ось основні сфери їх використання:

1. Системи антиобледеніння та сніготанення

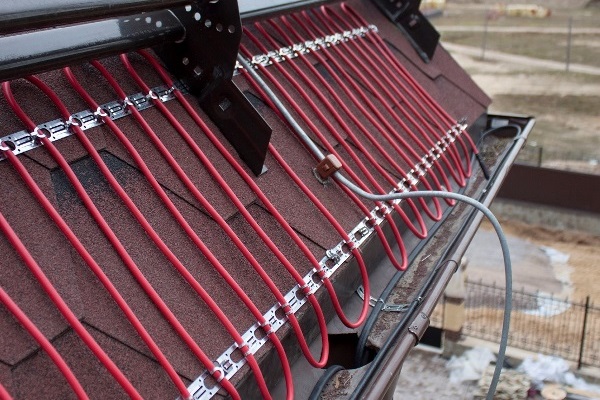

Покрівлі та водостічні системи: Гріючі кабелі встановлюють на дахах і у водостоках для запобігання утворенню льоду і бурульок. Це допомагає уникнути пошкодження покрівлі та водостоків, а також знижує ризик падіння бурульок, що становить небезпеку для людей.
Доріжки та під’їзні шляхи: Грільні кабелі укладають під дорожнє покриття для запобігання утворенню криги та снігу, що робить дороги та тротуари безпечнішими в зимовий період.
В’їзди в гаражі, сходи та пандуси: Використовуються для забезпечення безпеки на ділянках, де важливо запобігти обмерзанню.

2. Захист трубопроводів від замерзання

Водопровідні труби: Гріючі кабелі застосовуються для обігріву трубопроводів з питною водою, систем опалення та каналізації, щоб запобігти замерзанню води в холодну пору року.
Каналізаційні труби: Використовуються для захисту стічних труб від замерзання і можливих засмічень.
Промислові трубопроводи: У хімічній і нафтогазовій промисловості гріючі кабелі використовують для підтримання температури в трубах, що важливо для запобігання загусанню і блокування потоків рідин.

3. Теплі підлоги

Гріючі кабелі укладаються під підлогове покриття (плитка, ламінат, паркет) для створення системи «тепла підлога». Це забезпечує комфортне обігрівання приміщення, особливо в холодну пору року.

4. Системи обігріву резервуарів і ємностей

гріючі кабелі використовують для підтримання необхідної температури в резервуарах із рідинами, як-от вода, мастила або хімічні реагенти. Це важливо для запобігання замерзання або загустіння вмісту.

5. Промислові процеси

Підтримка температури технологічних процесів: У деяких виробництвах важливо підтримувати певну температуру матеріалів і продуктів. Гріючі кабелі допомагають стабілізувати температурні умови в процесі виробництва.
Системи опалення промислових приміщень: У великих цехах і складських приміщеннях гріючі кабелі можуть використовуватися в системах опалення для створення комфортних умов роботи.

6. Обігрів труб на транспорті

У транспортних засобах, особливо в північних регіонах, гріючі кабелі використовують для обігріву труб, паливних ліній та інших систем, які можуть замерзнути за низьких температур.

7. Захист обладнання

Гріючі кабелі можуть застосовуватися для захисту обладнання від замерзання, наприклад, зовнішніх лічильників, клапанів та іншого зовнішнього обладнання.

8. Сільське господарство

Використовуються для обігріву ґрунту в теплицях і фермах, що дає змогу продовжити сезон вирощування рослин і захистити їх від заморозків.

Кожна з цих сфер застосування вимагає певного типу нагрівального кабелю з відповідними характеристиками, що дає змогу ефективно розв’язувати конкретні завдання в умовах низьких температур.

Будова і принцип роботи саморегулюючого гріючого кабелю

Саморегулюючий нагрівальний кабель – це інноваційний пристрій, який автоматично регулює рівень тепловиділення залежно від температури навколишнього середовища. Він відрізняється від традиційних резистивних кабелів тим, що його нагрівальний елемент змінює свою потужність залежно від зовнішньої температури, запобігаючи перегріванню та знижуючи споживання енергії.

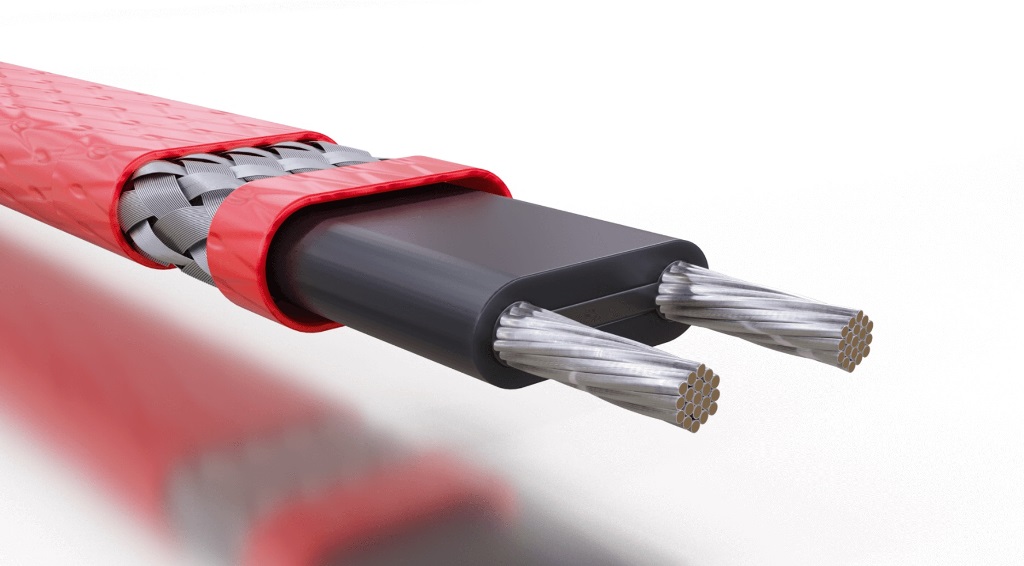

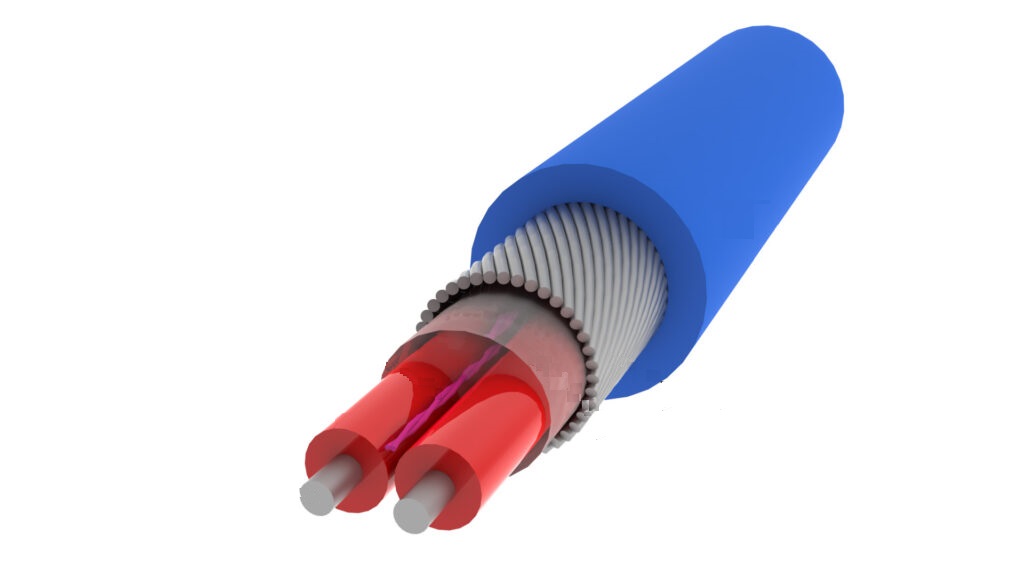

Будова саморегулюючого нагрівального кабелю

Саморегулюючий кабель складається з декількох шарів і елементів, які працюють разом, забезпечуючи його унікальні властивості:

Внутрішні мідні провідники. У центрі кабелю розташовані два паралельні провідники, які відповідають за подачу електроенергії. Саме через ці провідники електричний струм надходить до нагрівального елементу.
Полімерна саморегулювальна матриця. Це основний елемент саморегулюючого кабелю. Полімерний матеріал, що знаходиться між провідниками, змінює свій опір залежно від температури. У разі зниження температури опір зменшується, даючи змогу струму проходити через матеріал і нагрівати його. При підвищенні температури опір збільшується, і нагрівання знижується.
Ізоляція. Полімерна матриця і провідники оточені шаром внутрішньої ізоляції, яка захищає елементи кабелю від пошкоджень і коротких замикань.
Екранувальне обплетення. У більшості саморегулюючих кабелів присутнє металеве обплетення (зазвичай з алюмінію або міді), яке забезпечує додатковий механічний захист і знижує електромагнітні перешкоди. Воно також слугує заземлювальним елементом.
Зовнішня захисна оболонка. Останній шар кабелю – це зовнішня оболонка, виготовлена з термостійкого матеріалу (найчастіше з ПВХ або фторполімеру). Цей шар захищає кабель від впливу навколишнього середовища, механічних ушкоджень, вологи та хімічних речовин.

Принцип роботи саморегулюючого нагрівального кабелю

Головна особливість саморегулюючого кабелю полягає в його здатності змінювати рівень нагріву залежно від температури навколишнього середовища. Основну роль у цьому процесі відіграє полімерна матриця, яка має унікальні властивості.

Зниження температури. Коли температура навколишнього середовища знижується, полімерна матриця між провідниками стає менш провідною, що зменшує її опір. Це дозволяє більшій кількості електричного струму проходити через матеріал, що призводить до збільшення виділення тепла. Таким чином, кабель починає сильніше нагріватися.
Підвищення температури. У міру підвищення температури навколишнього середовища або трубопроводу, опір полімерної матриці збільшується. Це зменшує проходження електричного струму через матеріал, що знижує рівень тепловиділення. У результаті кабель споживає менше електроенергії і не перегрівається.
Автоматичне регулювання. Процес зміни опору відбувається автоматично і безперервно. Це дає змогу кабелю підлаштовуватися під поточні умови експлуатації, уникаючи перегріву в теплу погоду і забезпечуючи ефективний обігрів у холодну.

Переваги саморегулюючого нагрівального кабелю

Енергоефективність. Кабель виділяє рівно стільки тепла, скільки необхідно для підтримки потрібної температури, що знижує витрату електроенергії.
Безпека. Кабель не перегрівається, навіть якщо температура навколишнього середовища підвищується, що робить його безпечним для використання в житлових і промислових умовах.
Довговічність. Завдяки своїй здатності адаптуватися до зміни температур, кабель служить довше, ніж традиційні резистивні кабелі.
Універсальність. Підходить для використання на різних типах труб (металеві, пластикові) і в різних кліматичних умовах.
Простота монтажу. Кабель легко встановлюється на будь-які ділянки трубопроводу, не вимагає складного налаштування і може бути нарізаний на ділянки потрібної довжини без шкоди для його роботи.

Де застосовуються саморегулюючі кабелі?

Саморегулюючі гріючі кабелі застосовуються в широкому спектрі завдань:

Захист труб від замерзання в системах водопостачання та каналізації.
Обігрів покрівлі та водостоків для запобігання утворенню криги.
Підтримка температури технологічних трубопроводів на промислових об’єктах.
Використання в резервуарах для підтримки необхідної температури рідини.

Висновок

Саморегулюючий гріючий кабель – це ефективне і безпечне рішення для підтримки температури трубопроводів та інших систем. Його пристрій і принцип роботи забезпечують автоматичну зміну рівня нагріву залежно від зовнішньої температури, що дає змогу значно заощаджувати енергію та захищати системи від замерзання і перегріву.
