Гріючий кабель – це ефективне рішення для запобігання промерзання трубопроводів у холодну пору року. Цей нагрівальний елемент підтримує оптимальну температуру труб, запобігаючи їхньому руйнуванню через низькі температури. Вибір відповідного кабелю і методу його встановлення – чи то внутрішнє, чи то зовнішнє прокладання – відіграє важливу роль у забезпеченні надійності та довговічності водопровідної системи.
Різновиди труб
Металеві труби
- Сталеві – широко застосовуються в опалювальних системах, водопостачанні та газопроводах, але схильні до корозії, що вимагає додаткового захисту.
- Чавунні – найчастіше використовуються в каналізаційних системах, вирізняються міцністю і тривалим терміном служби.
- Мідні – стійкі до корозії, мають високу надійність, але мають високу вартість.
Пластикові труби
- Поліетиленові (ПНД, ПЕ) – затребувані в системах водопостачання і каналізації, мають високу стійкість до низьких температур.
- Поліпропіленові (ППР) – застосовуються як у системах холодного, так і гарячого водопостачання.
- Полівінілхлоридні (ПВХ) – використовуються для монтажу вентиляційних і каналізаційних систем.
Композитні труби
Складаються з декількох шарів матеріалів, наприклад, металопластикові труби (метал + пластик), які поєднують міцність металевих виробів зі стійкістю до корозії пластикових компонентів.
Переваги використання системи обігріву
- Захист труб від замерзання і пошкоджень.
- Безперебійна робота водопровідної системи.
- Зниження витрат на ремонт і обслуговування.
- Можливість застосування не тільки для водопроводів, а й для каналізаційних труб, покрівлі та інших об’єктів, схильних до впливу низьких температур.
Під час вибору нагрівального кабелю важливо враховувати особливості системи, умови експлуатації та специфіку монтажу. Наприклад, для обігріву зовнішніх каналізаційних труб висуваються особливі вимоги, що враховують їхні унікальні характеристики.
Як вибрати нагрівальний кабель
Під час вибору кабелю, що гріє, важливо враховувати кілька ключових чинників:
Тип трубопроводу та його призначення
Для труб питного водопостачання застосовуються спеціальні кабелі із захисним покриттям, яке відповідає санітарним нормам і не впливає на якість води.
- Матеріал труби. На вибір нагрівального кабелю впливає матеріал труби – для металевих труб і пластикових конструкцій необхідні різні потужності нагрівальних елементів.
- Діаметр трубопроводу. Що більший діаметр труби, то потужнішим має бути кабель для досягнення потрібного ефекту.
- Довжина трубопроводу. Довжина трубопроводу безпосередньо впливає на необхідну довжину кабелю. Що довша труба, то більше вимагатиметься нагрівального елемента.
- Умови експлуатації. Важливо враховувати такі фактори, як мінімальна температура довкілля, наявність і товщина теплоізоляції, місце розташування труби (відкрита територія, підземна установка або приміщення).
- Тип нагрівального кабелю. Резистивні кабелі забезпечують стабільний, рівномірний нагрів, але не мають функції автоматичного регулювання температури. Саморегулювальні кабелі здатні змінювати потужність нагріву залежно від умов, що робить їх більш енергоефективними та безпечними, але вартість таких моделей вища.
- Потужність кабелю. Для побутових труб з діаметром до 32 мм підходять кабелі потужністю 9-16 Вт/м, тоді як для промислового використання можуть знадобитися більш потужні моделі з високою тепловіддачею.
- Температурний клас. Для домашніх систем достатньо кабелів з низьким температурним класом, а для промисловості потрібні елементи з більш високою межею температурного нагріву.
- Додаткові захисні характеристики. Якщо кабель встановлюється на відкритому повітрі, необхідно враховувати його захист від ультрафіолетового випромінювання і механічних пошкоджень.
Види нагрівальних кабелів
Грівальні кабелі класифікують за принципом роботи, конструкцією і сферою застосування.
1. Резистивні – нагріваються за рахунок опору провідника і мають постійну потужність:
- Одножильні – вимагають замикання на кінці, що обмежує довжину.
- Двожильні – зручніші в монтажі, підключаються з одного кінця.
- Зональні – складаються з незалежних секцій, продовжують працювати навіть у разі пошкодження частини кабелю.
2. Саморегулюючі – змінюють потужність залежно від температури навколишнього середовища. Переваги: економія електроенергії, захист від перегріву, можливість укладання внахлест. Використовуються для обігріву труб, дахів, водостоків.
3. Мінерально-ізольовані – витримують екстремальні температури, стійкі до хімічних впливів, довговічні. Застосовуються в промисловості, нафтохімії, теплообмінниках.
4. Зональні – струмопровідна жила переривається через інтервали, створюючи незалежні зони нагрівання. Надійні та стійкі до пошкоджень.
5. Індукційні – нагріваються за рахунок електромагнітного поля, застосовуються в спеціалізованих промислових процесах.
6. Паралельні – забезпечують рівномірний нагрів і можуть бути обрізані до потрібної довжини без втрати характеристик.
7. Композиційні – поєднують різні технології для підвищення ефективності.
Кожен вид призначений для певних умов експлуатації, що дає змогу вибрати оптимальне рішення.
Способи встановлення нагрівального кабелю
Як правильно вибрати нагрівальний кабель для водопроводу? Важливим аспектом є не тільки вибір його характеристик, а й метод монтажу. Існує два основних способи встановлення, і важливо розібратися, який з них – зовнішній або внутрішній – більше підходить для ваших умов.
Зовнішній монтаж

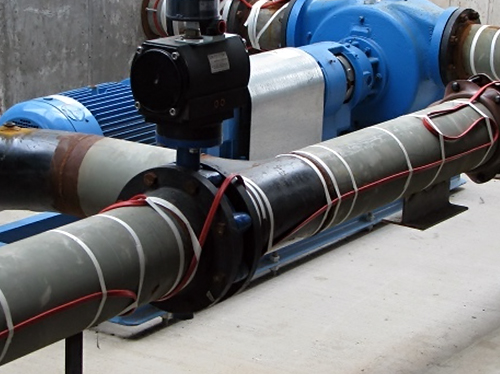

Зовнішнє встановлення кабелю, що гріє, – це найпопулярніший спосіб обігріву трубопроводів. При такому монтажі кабель розміщується на зовнішній поверхні труби.
Переваги зовнішнього монтажу:
- безпека процесу встановлення та експлуатації;
- можливість обігріву труб різного діаметру;
- простота в обслуговуванні та ремонті;
- обігрів запірної арматури та фланцевих з’єднань.
Методи укладання кабелю при зовнішньому монтажі:

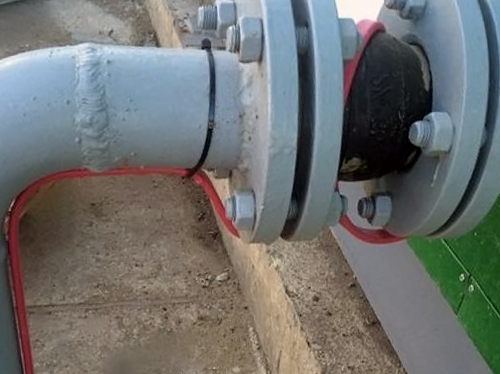

- лінійне розміщення вздовж труби (одним або кількома витками);

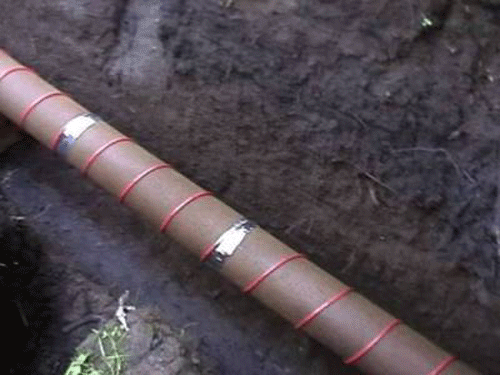

- спіральне укладання з певним кроком;
- укладання у вигляді хвилястої лінії.
Для зовнішнього монтажу важливо забезпечити щільне прилягання кабелю до поверхні труби. Для цього застосовується алюмінієва самоклейна стрічка. Після укладання кабель покривається теплоізоляцією для підвищення ефективності обігріву.
Внутрішній монтаж
Цей спосіб передбачає укладання термокабелю безпосередньо всередині труби. Зазвичай використовується для труб з діаметром до 40 мм або у випадках, коли зовнішнє встановлення неможливе або недоцільне.
Особливості внутрішнього монтажу:
- підходить для саморегулюючих кабелів;
- вимагає встановлення спеціальних пристроїв для введення кабелю в трубу;
- не можна використовувати на ділянках із запірною арматурою;
- довжина кабелю має відповідати довжині ділянки, що обігрівається.
При внутрішньому монтажі кабель вводиться в трубопровід через спеціальний пристрій (сальник) і протягується на всю необхідну довжину. Важливо забезпечити герметичність місця введення кабелю і запобігти його контакту із запірною арматурою.
Вибір способу монтажу залежить від низки чинників, таких як тип трубопроводу і вимоги до системи обігріву. Зазвичай зовнішній монтаж вважається зручнішим, оскільки він універсальний і потребує меншого обслуговування. Однак у деяких випадках внутрішній монтаж може бути більш ефективним рішенням.
Приклад розрахунку вартості обігріву труби з використанням нагрівального кабелю BTV 10BTV-2CR
Вихідні дані
Довжина труби для обігріву: 10 метрів
Потужність кабелю, що гріє: 33 Вт/м
Вартість 1 метра кабелю BTV 10BTV-2CR: 403 грн
Можливі варіанти укладання: лінійне та спіральне
1. Лінійне укладання
При лінійному укладанні потрібно точно 10 метрів кабелю
Розрахунок вартості: 10 м × 403 грн = 4030 грн
2. Спіральне укладання
При спіральному укладанні витрата кабелю збільшується в 1,3-1,6 раза. Таким чином, буде потрібно від 13 до 16 метрів кабелю.
Розрахунок вартості:
- Для мінімальної витрати (13 м)
13 м × 403 грн = 5240 грн - Для максимальної витрати (16 м)
16 м × 403 грн = 6448 грн
3. Додаткові витрати
- Терморегулятор для автоматичного контролю температури: від 2000 до 5000 грн.
- Кріпильні елементи (термостійкий скотч, хомути): від 300 до 1000 грн.
- Теплоізоляція (вартість: 100 грн/м): для 10 метрів труби – від 1000 до 2000 грн.
Підсумкова вартість системи обігріву
- Лінійне укладання
Вартість кабелю (10 м): 4030 грн
Теплоізоляція (1000 грн)
Разом: від 5030 грн (без урахування терморегулятора і кріплення) - Спіральне укладання (мінімум)
Вартість кабелю (13 м): 5240 грн
Теплоізоляція (1000 грн)
Разом: від 6240 грн (без урахування терморегулятора і кріплення) - Спіральне укладання (максимум)
Вартість кабелю (16 м): 6448 грн
Теплоізоляція (1000 грн)
Разом: від 7448 грн (без урахування терморегулятора і кріплення)
Вартість системи обігріву для 10-метрової труби з використанням кабелю, що гріє, і теплоізоляції варіюється від 5030 грн до 7448 грн, залежно від обраної схеми укладання і додаткових компонентів. Вибір методу укладання залежить від конкретних умов експлуатації, типу труби і кліматичних особливостей регіону.
Висновок
Гріючий кабель – надійний захист від замерзання труб і водостоків у холодну пору року. Правильний вибір кабелю і якісна теплоізоляція забезпечать довговічність системи, знизивши ризики пошкоджень і витрати на обслуговування. При грамотному монтажі такий кабель буде ефективно працювати в найсуворіших умовах.
