Вибір нагрівального кабелю для трубопроводів – важливий етап у створенні надійної системи обігріву, особливо в умовах низьких температур. Правильно підібраний кабель запобігає замерзанню води в трубах, знижує ризик пошкоджень і продовжує термін служби всієї системи. Однак основною характеристикою, що визначає ефективність роботи, є питома потужність кабелю. Від неї залежить стабільність функціонування системи, економічність енергоспоживання.
Якщо потужність кабелю виявиться недостатньою, система не зможе повноцінно компенсувати тепловтрати, що призведе до збоїв у роботі та можливого замерзання рідини в трубах. Надлишкова потужність збільшує витрати на електроенергію, але й може призвести до перегріву, що особливо критично для пластикових труб.
Оптимальний рівень потужності обирається з урахуванням кількох ключових параметрів: діаметра трубопроводу, його довжини, умов експлуатації та характеристик теплоізоляції. Що товщий шар утеплення, то нижчі тепловтрати, а отже, потрібно менше енергії для підтримки потрібної температури. У промислових системах розрахунок потужності виконують детальніше з урахуванням додаткових чинників, тоді як у побутових умовах орієнтиром найчастіше слугує діаметр труби та кліматичні умови експлуатації.
Фактори, що впливають на вибір потужності нагрівального кабелю
1. Матеріал трубопроводу
- Металеві труби мають високу теплопровідність і втрачають більше тепла, тому для їх обігріву потрібен більш потужний кабель.
- Пластикові труби мають низьку теплопровідність, що дає змогу використовувати кабель із меншою потужністю.
2. Теплоізоляція
- Хороша теплоізоляція знижує тепловтрати, що зменшує потребу в потужності кабелю.
- За відсутності теплоізоляції потрібен потужніший нагрівач для компенсації витоків тепла.
3. Діаметр труб
Чим більший діаметр труби, тим вищі тепловтрати. Отже, для труб великого діаметра потрібен потужніший кабель.
4. Температурні умови
- У регіонах із суворими зимами потужність кабелю має бути вищою.
- За помірного клімату достатньо меншої потужності.
5. Довжина трубопроводу
Довгі труби вимагають більшої кількості енергії для підтримки стабільної температури рідини.
Рекомендації щодо вибору потужності
Правильний вибір потужності нагрівального кабелю забезпечує стабільну роботу системи, допомагає знизити витрати на електроенергію і запобігає пошкодженню труб.
Залежно від умов експлуатації рекомендується орієнтуватися на такі параметри:
- для пластикових труб з теплоізоляцією потужність кабелю становить 10-15 Вт/м;
- для металевих труб з теплоізоляцією потужність має бути в межах 20-25 Вт/м;
- для труб без теплоізоляції потрібен кабель потужністю 30-40 Вт/м;
- для регіонів з екстремальними морозами нижче -30°C: вибирайте кабель потужністю від 40 Вт/м і вище.
Зазначені значення слід коригувати залежно від діаметра труби та товщини ізоляції.
Особливості розрахунку та встановлення
- Під час використання нагрівального кабелю всередині труби можна застосовувати мінімальні значення потужності, оскільки кабель контактує безпосередньо з рідиною.
- Слід враховувати теплові втрати в місцях з’єднань, таких як клапани та фланці, і відповідно збільшувати довжину кабелю.
- Потужність кабелю має дорівнювати або трохи перевищувати розраховані значення.
Підбір довжини нагрівального кабелю
Довжину кабелю розраховують, виходячи з необхідної потужності на метр труби та номінальної потужності кабелю.
Наприклад: для забезпечення 30 Вт/м труби можна використовувати 2 метри кабелю потужністю 15 Вт/м або 1 метр кабелю потужністю 30 Вт/м.
У більшості випадків кращим є перший варіант, оскільки він забезпечує більшу площу обігріву.
Способи встановлення нагрівального кабелю
Є два основні методи монтажу:
1. Зовнішнє укладання
- Кабель кріпиться до зовнішньої поверхні труби з використанням термостійкого скотча.
- Важливо забезпечити щільний контакт кабелю з трубою для рівномірного розподілу тепла.
- Для підвищення ефективності обов’язково використовувати теплоізоляцію, яка мінімізує тепловтрати.
2. Внутрішнє укладання
- Кабель розміщується всередині трубопроводу, що забезпечує прямий контакт з рідиною і максимальну ефективність обігріву.
- Застосовується, якщо зовнішній обігрів ускладнений або неможливий.
- Підходить для труб діаметром до 32 мм. Потужність кабелю зазвичай варіюється в межах 10-20 Вт/м.
Кожен спосіб монтажу має свої переваги та обмеження, вибір залежить від умов експлуатації та конфігурації трубопроводу.
Рекомендації з підбору нагрівального кабелю
Вибір відповідного типу кабелю
Для обігріву побутових систем найкращим варіантом є саморегульовані нагрівальні кабелі. Вони самостійно змінюють рівень потужності залежно від температури навколишнього середовища, що дає змогу істотно знизити енергоспоживання.
Визначення необхідної довжини кабелю
Протяжність кабелю необхідна відповідно до всієї довжини трубопроводу, включно з такими елементами, як з’єднання, фланці та клапани. Це забезпечить рівномірний розподіл тепла по всій системі.
Важливість якісної теплоізоляції
За високої потужності кабелю, що гріє, його ефективність може знижуватися через недостатню теплоізоляцію, з цієї причини важливо використовувати якісні ізоляційні матеріали, які допоможуть мінімізувати втрати тепла.
Рекомендації з монтажу нагрівального кабелю
- Уникайте гострих країв, щоб кабель не стикався з гострими поверхнями або перехрещувався з іншими ділянками.
- Дотримуйтесь радіуса вигину, який становить три зовнішні діаметри кабелю.
- Використовуйте пластикові хомути або термостійку стрічку для кріплення кабелю.
- Для пластикових труб допускається застосування металізованого скотча, щоб рівномірно розподілялося тепло.
- Мінімальна відстань між витками кабелю – 30 см.
- Підключення здійснюється через клемну коробку, розетку або розподільний щит.
- Вузол з’єднання нагрівального та силового кабелю розміщують безпосередньо на трубі, що обігрівається.

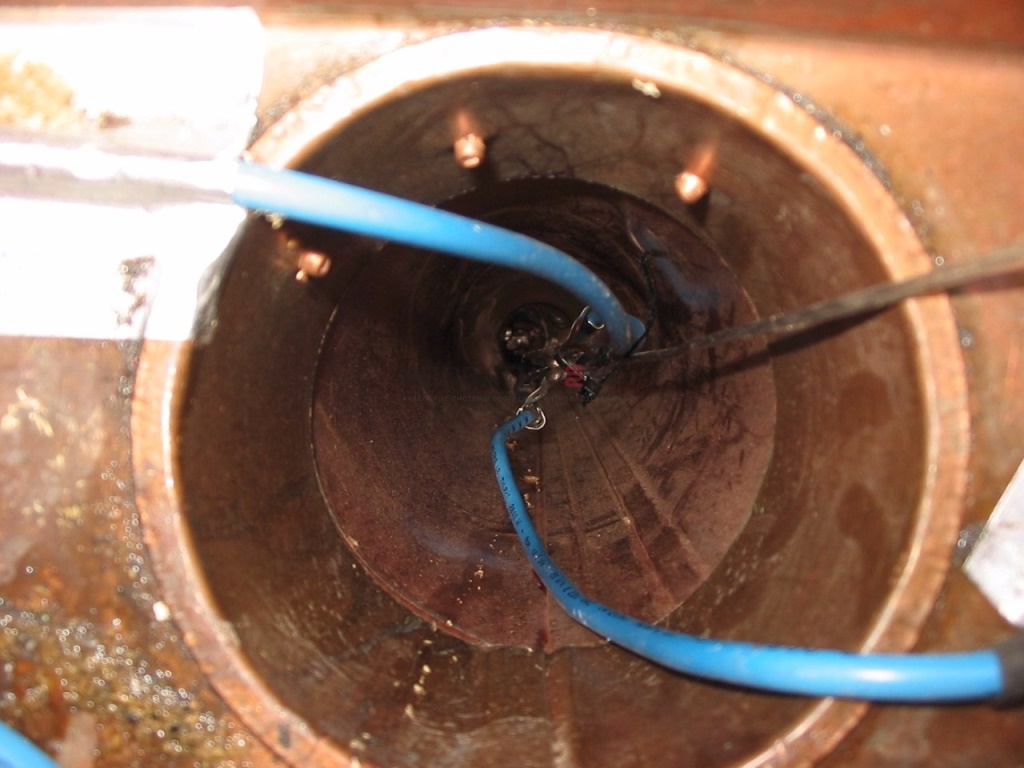

Обігрів водопроводу всередині труби
Для внутрішнього обігріву використовують кабелі з оболонкою з харчового фторполімеру, який безпечний для питної води та стійкий до впливу вологи.
Важливі моменти:
- Для введення кабелю в трубу застосовуються спеціальні сальники.
- Внутрішній діаметр труби має бути не менше 15 мм (½ дюйма).
- Крани та вентилі обігріваються тільки зовні.
Порада щодо встановлення:
- Прив’яжіть капронову нитку до пінопластового поплавка та іншого кінця кабелю.
- Помістіть поплавок у трубу та використовуйте пилосос, щоб створити тягу, протягуючи нитку разом із кабелем.
Висновок
Правильний вибір і розрахунок потужності кабелю, що гріє, –а ключовий аспект, що визначає ефективність системи обігріву трубопроводів. Цей процес вимагає врахування безлічі чинників, включно з матеріалом труб, їх діаметром, рівнем теплоізоляції та кліматичними умовами регіону. Ретельний підхід до розрахунку дає змогу не тільки захистити труби від замерзання, а й мінімізувати енерговитрати, забезпечуючи безперебійну роботу системи.
Оптимальним рішенням для побутових і промислових систем є застосування саморегульованих нагрівальних кабелів, які автоматично коригують потужність залежно від навколишньої температури. Такий підхід сприяє економії електроенергії та підвищує надійність всієї системи.
Крім того, важливо суворо дотримуватися рекомендацій виробників щодо встановлення та експлуатації нагрівального обладнання. Якісний монтаж і грамотна експлуатація гарантують довгий термін служби кабелю і надійний захист трубопроводу в найсуворіші зимові умови.
